К упражнению 119

К упражнению 118

К упражнению 114

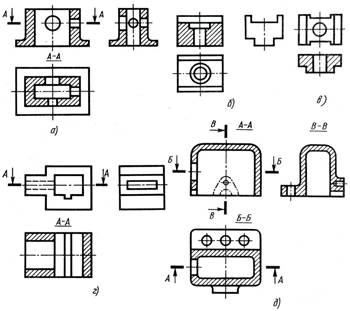

Правильно обозначенные разрезы даны на рис. 310, а-д. В тех случаях, когда секущая плоскость совпала с плоскостью симметрии предмета в целом, разрезы не обозначены.

Обратите внимание, что на рис. 310, д на главном виде (на фронтальном разрезе) штрихпунктирной утолщенной линией показан элемент детали, находящийся перед секущей плоскостью. Это "наложенная проекция", которую применяют в тех случаях, когда для ясности чертежа нужно показать элемент детали, расположенный на передней, не изображенной на разрезе ее части.

Рис. 310. Ответ к упражнению 114

Часть вида и часть разреза целесообразно соединить в примере а, как это показано на рис. 311. В примере б следует построить полный разрез.

Рис. 311. Ответ к упражнению 118

Больше половины вида показывают в том случае, если ребро, совпадающее с осевой линией, находится снаружи; если оно находится внутри, то показывают больше половины разреза (рис. 312, а и б).

Рис. 312. Ответ к упражнению 119
