Комбинированные линейные коды

Широкое применение на практике получили комбинированные способы преобразования ДС в ЛС. Эти способы основаны на совместном использова­нии сразу нескольких рассмотренных выше вариантов перехода от ДС к ЛС. Так, в ЦСП ИКМ-480С применяется линейное кодирование, при котором из ДС сначала формируется двоичный униполярный код 5В6B, имеющий такто­ вую частоту= =41 241 кбит/с (см. рис. 15.15, в), а затем осуществляется преобразование его в двоично-симметричный линейный код (рис. 15.15, г). Увеличение тактовой частоты в этой ЦСП компенсируется более высокой помехозащищенностью линейного сигнала, передаваемого двухуров­невым симметричным кодом. Широко применяется также совместное исполь­зование скремблирования исходного ДС и его дальнейшее преобразование в двоичный симметричный код или код ЧПИ.

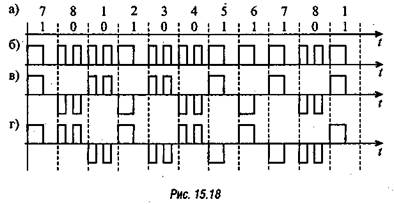

Стандартизирован также стыковой сигнал, который передается на стыке между четырехпроводным цифровым окончанием первичной ДСП и цифро­вым абонентским телефоном. Особенностью этого сигнала является то, что в нем, кроме тактовых интервалов, следующих с частотой= 64 кбит/с, должна легко обнаруживаться граница между словами — 8-разрядными кодовыми комбинациями (рис. 15.18, а). Стыковой сигнал, удовлетворяющий этим требованиям, строится следующим образом. Сначала производят преобразова­ние вида 1В4В, при котором символы 0 исходного ДС заменяются 4-символь-ной комбинацией вида 1010, а символы 1 — комбинацией 1100 (рис. 15.18, б).

При этом постоянная составляющая в таком сигнале становится постоянной на любом тактовом интервале. Чтобы ее потерять (сделать равной нулю), достаточно поочередно на каждом интервале менять полярность символа на противоположную (рис. 15.18, в). Наконец, чтобы определить границу кодовой ком­бинации, по аналогии с кодом МЧПИ (HDB) достаточно в каждом последнем, 8-м разряде комбинации нарушать это правило чередования полярности. Окончательный вид стыкового сигнала показан на рис. 15.18, г.

Литература: Осн. [4] стр. 4 – 9

Доп. [2] стр. 11-38

Контрольные вопросы:

1. Квазитроичный код КВП-g (МЧПИ)
2. Код со скремблированием
3. Блочные двоичные коды.

4. Коды с понижением тактовой частоты. Комбинированные линейные коды

5. Методы коррекции МСИ первого рода.
