Процесс изготовления сварной двутавровой балки

Во время производства сварной двутавровой балки непременно возникает нарушение "геометрии" ее полок - "грибовидность", которая появляется в результате нагрева металла. Сваренная балка подается на стан для правки полок двутавровой балки и проходит через систему роликов, используя при этом свойства упругости металла.

Контроль качества изготовления сварной балки

……………….

Раздел 2. Расчетная часть.

2.1. Определение нагрузки на балку.

Определяем расчётное значение нагрузки на балку, составляем её расчётную схему, строим эпюры поперечных сил и изгибающих моментов.

+ = 18 · 1.05 + 130 · 1.2 = 174.9кН/м

Определяем максимальные значения поперечной силы и изгибающего момента.

1049.4кН 3148.2кН·м

Максимальная поперечная сила действует на опорах балки, а максимальный изгибающий момент- по середине пролёта балки.

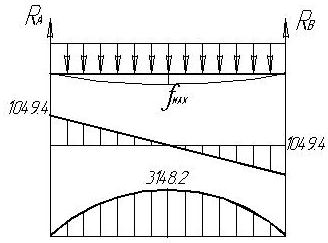

Рисунок 3. Расчётная схема балки и эпюры и .

2.2. Определение размеров поперечного сечения балки.

Определяем требуемый момент сопротивления изгибу поперечного сечения балки. В целях экономии материала проектируем балку переменного поперечного сечения по длине и, поэтому развитие пластических деформаций можно допустить только по середине её пролёта, где действует максимальный изгибающий момент.

коэффициент безопасности.

коэффициент надёжности.

расчётное сопротивление стали.

Определяем высоту поперечного сечения балки.

где

отношение максимального прогиба к пролёту балки.

Для балок высотой поперечного сечения до 3м. Рациональное значение толщины стенки.

Определяем оптимальную высоту поперечного сечения балки.

где

Принимаем окончательную высоту поперечного сечения балки 1300 мм, что больше минимальной и почти не отличается от оптимальной высоты, а также не выходит за рамки заданного строительного габарита.

Определяем толщину стенки поперечного сечения балки.

Из условия прочности на срез:

где

расчётное сопротивление на срез;

расчётное сопротивление с учётом пластических деформаций.

коэффициент надёжности.

Из условия местной устойчивости:

Сравнивая полученные два значения толщины стенки, окончательно принимаем

Определяем размеры поясных листов.

Требуемая площадь сечения пояса:

Согласно сортаменту на листовой прокат назначаем высоту стенки балки тогда толщина каждого поясного листа:

и требуемая ширина поясного листа:

Согласно сортаменту на листовой прокат принимаем с некоторым запасом листы с размерами и

Подобранное поперечное сечение балки требует конструкторской проверки. Необходимо, чтобы: а также:

Подобранные размеры отвечают условиям конструкторской проверки.

Для окончательного утверждения принятых размеров поперечного сечения балки необходимо проверить местную устойчивость сжатого верхнего пояса. Её обеспечивают следующие соотношение:

, то

Рисунок 4. Поперечное сечение балки.

2.3. Проверка балки на прочность.

По назначенным размерам поперечного сечения балки определяем следующие геометрические характеристики:

площадь сечения

статический момент площади половины поперечного сечения относительно нейтральной оси X

момент инерции поперечного сечения относительно нейтральной оси X

момент сопротивления поперечного сечения относительно нейтральной осиX

Определяем вес одного метра балки и уточняем расчётные усилия:

нормативный вес одного метра где

плотность стали

Суммарная расчётная нагрузка с учётом веса

Проверяем прочность балки:

по нормальным напряжениям где

коэффициент, зависящий от отношения

по касательным напряжениям

Прочность балки по нормальным и касательным напряжениям обеспечена.

2.4. Изменение сечения балки.

Так как нагрузка на балку неравномерна, целесообразно спроектированное поперечное сечение балки выполнять не по всей её длине. На концах балки поперечное сечение выполняем уменьшенным. Рекомендуется ширину уменьшенного пояса принимать в два раза меньшим по сравнению с определённым ранее значением, но не менее 180 мм, в нашем случае:

Тогда момент инерции уменьшенного сечения относительно нейтральной оси X будет:

Момент сопротивления умещенного сечения относительно нейтральной оси X будет:

Вычисляем предельный изгибающий момент, который может быть воспринят уменьшенным сечением балки без пластических деформаций:

где

составляем аналитическое выражение изгибающего момента и приравниваем его к

2.5. Проверка прочности изменённого сечения балки.

Проверяем прочность изменённого сечения балки по касательным напряжениям на опорах:

Статический момент половины изменённого сечения балки относительно нейтральной оси X

Максимальные касательные напряжения

прочность обеспечена.

По приведённым напряжениям:

Нормальные напряжения на уровне поясных швов:

Поперечная сила на расстоянии от опоры

Статический момент площади сечения пояса относительно нейтральной оси X:

Касательные напряжения на уровне пояса:

приведённые напряжения

коэффициент, учитывающий развитие пластических деформаций. Прочность по приведённым напряжениям обеспечена.

Рисунок 5. Конструкция пояса балки.

Рисунок 6. Эпюры нормальных и касательных напряжений.

2.6. Устойчивость балки и её элементов.

Рисунок 7. Размещение балок настила.

Балки настила изготавливают из фасонного проката двутавр № 30 и устанавливаем на проектируемой балке с шагом

На крайних участках балки, где ширина её поясов уменьшена, отношение

Сравниваем это отношение с величиной, полученной по формуле:

следовательно, устойчивость балки обеспечена.

Коэффициенты

В средней части балки, где отношение допускается развитие пластических деформаций в сечении с максимальным изгибающим моментом. Следовательно, наибольшее значение этого отношения необходимо умножить на поправочный коэффициент, который составляет

Тогда, следовательно, общая устойчивость балки обеспечена.

Устойчивость сжатого верхнего пояса уже проверялась в подразделе 2.2.

Проверяем устойчивость стенок:

условная гибкость следовательно, условие устойчивости стенки не выполняется и требуется рёбра жёсткости.

2.7. Рёбра жёсткости.

Выясним, возможна ли расстановка рёбер жёсткости на расстоянии, равном удвоенному шагу балок настила. Проверим устойчивость стенки с учётом местных напряжений под балкой настила в отсеке, где изменяется сечение балки, т.е. на расстоянии 1м от опоры: определим изгибающий момент и поперечную силу в этом месте:

Краевое нормальное напряжение

Среднее касательное напряжение

Местное напряжение , где ширина полки двутавра №30.

Коэффициент защемления стенки в поясах где при прерывном опирании

Отношение сторон отсека

Отношение напряжений (табличное значение).

В этом случае критическое напряжение определяется по формуле:

где с₂ табличный коэффициент.

Критическое местное напряжение Н/мм², где

с₁ табличный коэффициент;

Критическое касательное напряжение Н/мм².

Найденные напряжения и их критические значения подставим в формулу:

Результат показывает, что принятая расстановка рёбер жёсткости обеспечивает устойчивость стенки, и нет необходимости укреплять её под каждой балкой настила.

Конструируем рёбра:

Ширина одного ребра:

Ширина свеса уменьшенного пояса:

102>95 – не подходит (ширина ребра больше свеса пояса).

Конструируем парные рёбра жёсткости, ширина которых: Примем < 95мм

Толщина рёбер:

Предусматриваем парную расстановку рёбер жёсткости на расстояниях, равных удвоенному шагу балок настила.

Рисунок 8. Ребро жёсткости.

Раздел 3. Технологическая часть.

3.1. Анализ технологичности балки.

Для изготовления сварной балки применяется низкоуглеродистая сталь ВСт3пс, относящаяся к первой группе по свариваемости. Сварные соединения из этих сталей отличаются высоким качеством, получаются без применения дополнительных приёмов. Заготовки для элементов балки изготовляются из листового проката термической резкой и не нуждаются в дальнейшей механической обработке. Все сварные соединения располагаются симметрично, отсутствует скопление сварных швов в одном месте, имеется хороший доступ к местам сварки и для выполнения контрольных операций. Сварная балка позволяет применять высокопроизводительные способы сборки и сварки с применением прогрессивного оборудования и не требует высокой квалификации основных рабочих. Все выше сказанное позволяет сделать вывод, что спроектированная сварная балка является технологичной.

3.2 Технология сборки и сварки.

Заготовки элементов, полученные термической резкой, правится на листоправильных вальцах и транспортируются к месту сборки мостовым краном. Сборка осуществляется по разметке на плите модели ПС-2.5Х4 с использованием перпендикулярных зажимов. На сборку поступают сваренные предворительно ручной электродуговой сваркой широкий и узкий пояса с применением V-образной обработки кромок в количестве 2-х штук (верхний и ни- жний), одна стенка и 14 рёбер жёсткости. На поясах с помощью мостового крана устанавливаем стенку, выверяя установку с помощью угольника, и осу ществляем прихватку. Затем устанавливаем и прихватываем второй пояс. При сборке должна соблюдаться симметрия и перпендикулярность поясов относительно стенки. Рёбра жёсткости устанавливаем по разметке и прихватываем. При вертикальном расположении балки сварка производится под флюсом двумя автоматами, обеспечивающими высокую производительность. Для исключения сварных деформаций производим жёсткое закрепление балки при помощи зажимов к плите. При сварке используем проволоку СВ-08А диаметром 5 мм и флюс ОСЦ-45 по ГОСТ 9087-69. Применяемый флюс малочувствителен к ржавчине, даёт плотные швы, стойкие против образования горячих трещин. Сварку ведём в кантователе «в лодочку». После сварки двутавровой балки необходим контроль симметричности и перпендикулярности поясов относительно стенки. Рёбра жёсткости привариваем ручной дуговой сваркой электродами Э42. После сварки рёбер жёсткости, отбиваем шлак, очищаем металл от брызг, производим контроль и транспортируем сварную балку на склад.

3.3 Применяемое оборудование.

Для автоматической сварки применяем аппарат тракторного типа АДГ-502, который комплектуется универсальным выпрямителем ВДУ-506.Для ручной

дуговой сварки в качестве источника питания применяем трансформатор ТД-306.

Литература.

Овчинников В.В. «Расчет и проектирование сварных конструкций»: Практикум и курсовое проектирование. Издательский центр «Академия» 2010 год.

Овчинников В.В. «Расчет и проектирование сварных конструкций» Издательский центр «Академия» 2010 год.

Милютин В.С., Катаев Р.Ф «Источники питания и оборудования для электрической сварки плавлением» Издательский центр «Академия» 2010год.

Выборнов А.П. Маслов Б.Г «Производство сварных конструкций» Издательский центр «Академия» 2010год.

Овчинников В.В. «Оборудование, механизация и автоматизация сварочных процессов» Издательский центр «Академия» 2010год.

Примечания автора.

1. К подразделу 2.2.

1.1 В том случае, если при конструкторской проверке не соблюдаются рекомендуемые соотношения размеров стенки и поясов, то следует их изменить.

1.2.Если , то из соотношения следует определить ширину свеса пояса балки b_ef и затем найти новую ширину пояса балки , округлив полученное значение по сортаменту на листовой прокат.

2.К подразделу 2.3.

2.1. В случае не соблюдения условий прочности по нормальным или касательным напряжениям следует конструктивно увеличить толщину стенки и сделать перерасчёт.

3.К подразделу 2.7.

3.1.Если отношение табличного значения (таблица9), то критическое напряжение следует вычислять по формуле , где с_ст выбирается из таблицы 7.

3.2.Если результат полученный по формуле >1, то рёбра жёсткости рекомендуется расставлять под каждой балкой настила.

3.3.Если ширина свеса пояса балки будет больше ширины ребра жёсткости, то рёбра жёсткости рекомендуется расставлять в шахматном порядке.

4. Образец выполнения чертежа общего вида представлен на рисунке 3. Размеры и обозначения сварных швов рекомендуется проставить самостоятельно.

5. Все необходимые для расчёта табличные значения выбираются из таблиц прило-

жения.

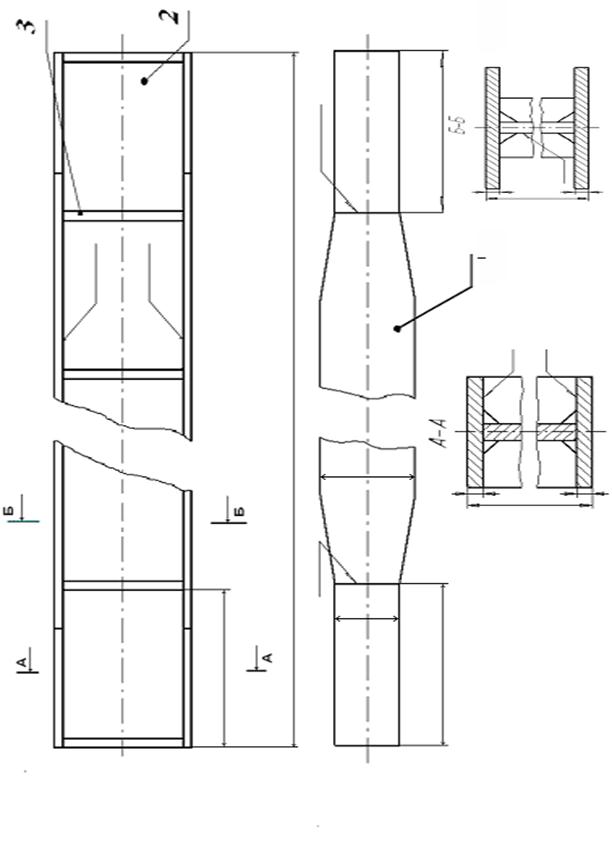

Рисунок 3. Образец выполнения чертежа общего вида сварной балки.

ПРИЛОЖЕНИЕ.

Справочные таблицы.

Таблица 3. Сортамент стального листового проката.

Таблица 4. Расчётные сопротивления стального проката.

Таблица 5. Значения коэффициента с для сварных балок.

Отношение площадей пояса и стенки балки	0,25	0,5
Значение коэффициента с	1,19	1,12	1,07	1,04

Таблица 6. Коэффициенты ξ, ε, ή.

Таблица 7. Коэффициент с_ст для стальных сварных балок.

Таблица 8. Коэффициент с₁ для сварных балок.

Таблица 9. Значение отношения для стальных сварных балок.

Таблица 10. Коэффициент с₂ для сварных балок.

Таблица 11. Коэффициент α для расчёта плит, опёртых по четырём сторонам.

		1,1	1,2	1,3	1,4	1,5	1,6	1,7	1,8	1,9		>2

Таблица 12. Коэффициент α₁ для расчёта плит, опёртых по трём сторонам.

	0,5	0,6	0,7	0,8	0,9		1,2	1,4		>2
α1	0,06	0,074	0,088	0,097	0,107	0,112	0,12	0,126	0,132	0,133

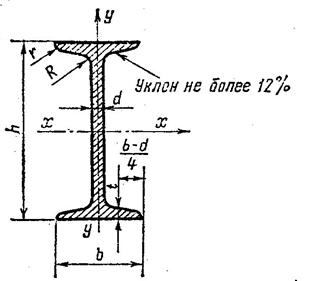

Таблица 13. Сталь горячекатаная, балки двутавровые. ГОСТ 8239-89 [10].

Обозначения: h – высота профиля; b – ширина полки; d – толщина стенки; А – площадь профиля; I – момент инерции; W – момент сопротивления; i – радиус инерции.

Таблица 14. Сталь прокатная. Швеллеры. ГОСТ 8240-89 [10].

Обозначения: h – высота профиля; b – ширина полки; d – толщина стенки; А – площадь профиля; I – момент инерции; W – момент сопротивления; i – радиус инерции; z₀ – расстояние от центра тяжести до наружной грани стенки

Литература.

1. Блинов А.Н., Лялин К.В. «Сварные конструкции», изд. Стройиздат. М. 1990 г.

2. Михайлов А.М «Сварные конструкции», изд. Стройиздат, М. 1983 г.

3. Николаев Г.А., Винокуров В.А. «Сварные конструкции», изд. Высшая школа, М.

1990 г.
