Принцип действия генератора постоянного тока
|
|
|
|
Лекция 16. Электрические машины постоянного тока
Машина постоянного тока – это электротехническое устройство представляющее собой, объединенные в единую конструкцию синхронную машину (СМ) и коммутатор (К).
Коммутатор – элемент электрической машины, посредством которого происходят преобразования переменного тока в постоянный ток (характерно для генераторов постоянного тока (ГПТ)); или постоянного тока в переменный ток (характерно для двигателей постоянного тока (ДПТ)).
По виду машины постоянного тока делятся на коллекторные и вентильные.
Коллекторные машины постоянного тока имеют механический коллектор, он называется щеточно-коллекторным узлом (ЩКУ).
Вентильные машины постоянного тока выполняются с полупроводниковым коллектором. Это более современные машины, в большей части, бесконтактные.
При вращении якоря со скоростью ω от какого-либо внешнего устройства в проводниках по закону электромагнитной индукции наводится ЭДС, а так как обмотка замкнута на нагрузку, то по ней течет ток Iя.
.
. (15.1)
Простейшая конструкция генератора постоянного тока
коллекторного типа
Конструкция генератора постоянного тока коллекторного типа показана на рис. 15.1.

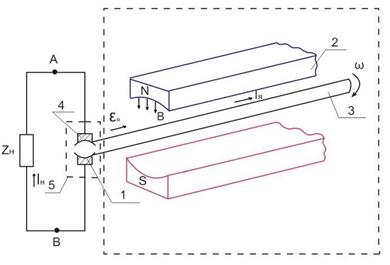

Рис. 15.1. Конструкция генератора постоянного тока коллекторного типа:
1) полукольца; 2) полюса индуктора; 3) якорь; 4) щетки; 5) щеточно-коллекторное устройство.
Простейший щеточно-коллекторный узел представляет собой два полукольца, присоединенные к якорю, и две щетки, которые скользят по ним. С верхней щеткой всегда соединено полукольцо, присоединенное к проводнику, в котором ток направлен от нас, поэтому через нагрузку ток не меняет своего направления.
Если вместо Zн между точками А и В подсоединить источник постоянного тока (ИПТ), то генератор постоянного тока преобразуется в двигатель постоянного тока.
|
|
|
|
|
