Размещение поисковых скважин по радиальным профилям

Размещение скважин по радиальным профилям впервые было рекомендовано А. В. Ульяновым (1946) при поисках залежей, приуроченных к соляным куполам. Предлагалось проводить одновременно бурение четырех скважин по четырем независимым профилям. Дальнейшее наращивание профилей проводилось по падению пород, в зависимости от полученных результатов бурения первых скважин.

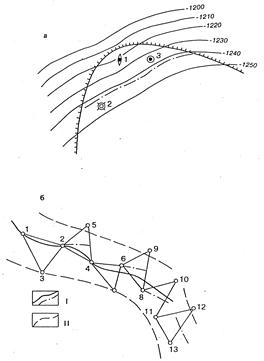

Рис. 6.10. Принципиальная схема размещения поисково-разведочных скважин на литологически экранированных ловушках [37]:

а – по методу «треугольника»;

б – по методу «клина»;

I – осевая линия литологической ловушки (русловидное тело) по данным бурения и сейсмики; II – границы ловушки

Радиальное расположение скважин рекомендовалось также при поисковом разбуривании структур неправильной формы.

В. Я. Соколов (1971) предложил применять этот метод для поиска залежей, приуроченных к куполовидным складкам (рис. 6.11, а, б).

Впоследствии метод радиального разбуривания был предложен (Воробьев, 1978) для поиска залежей, приуроченных к антиклинальным структурам. Предложенный им принцип радиального размещения скважин (рис. 6.11, в) позволял последовательно наращивать поле продуктивности залежи во всех направлениях, до выхода за контур.

Рис. 6.11. Схема размещения поисковых скважин по радиальным профилям:

а, б – по В. Я. Соколову (а – сейсмическая карта по кровле продуктивных песчаников Еланского месторождения, б – структурная карта по кровле продуктивных песчаников по данным бурения с учетом материалов сейсморазведки Еланского месторожде-ния); в – по В. Н. Воробьеву.

1 – линии сейсмических профилей; 2 – скважины; 3 – контур залежи; 4 - изогипсы

кровли продуктивного горизонта
