Расчет значения нагрузки в анкерном устройстве

П 8.6. Согласно пункта 135 Правил

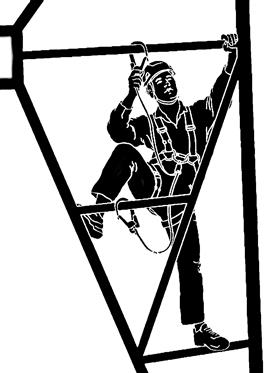

П 8.5. Системы спасения и эвакуации

		1. Анкерная жесткая линия 2. Лебедка 3. Амортизатор 4. Страховочная привязь

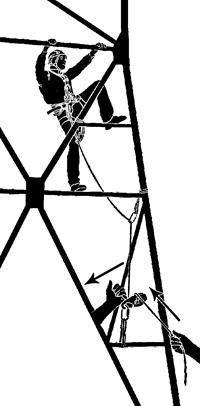

		Система спасения и эвакуации (средство самоспасения)
		Использование носилок в системе спасения и эвакуации
		1. Трипод 2. Лебедка 3. Страховочное устройство втягивающего типа

Приложение № 8

(продолжение)

Приложение № 9

Расчет величин нагрузок в анкерном устройстве при соединении между собой нескольких анкерных точек с использованием петель при различных углах расположения канатов относительно вертикальной плоскости приведены в табл. П.9.1

Таблица П 9.1

№ п/п	Графическое изображение крепления	Характеристика крепления	Сила, действующая на анкерную точку (F) в зависимости от угла расположения петли по отношению к вертикальной плоскости (β) и угла отклонения нагрузки (Р1) от вертикальной плоскости (α)
1.		На двух анкерных точках и общей петле	β0	600	450	300
α0
F2/P1	1,5	1,3	1,05	1,06	0,82	0,93
F1/P1	1,5	0,66	1,05	0,63	0,82	0,61
2.		На двух анкерных точках и двух самостоятельных петлях	R	600	450	300
00	1,0	0,75	0,58
150	1,12	0,87	0,82
300	1,15	0,99	1,0
В таблице указана величина F2/P1 (F1/P1), воздействующая на анкерную точку, при различных углах α и β
3.	вязка петли	На двух анкерных точках и одной замкнутой петле	Для β = 30-450 независимо от угла α, имеем: F1=F2(0,6-0,7)P1
4.	узел, связывающий концы шнура в петлю	На трех анкерных точках и трех самостоятельных петлях	β0	450	300
α0		150		100
F1/P1	0,29		0,33
F2/P1	0,58	0,45	0,44	0,47
F3/P1	0,29	0,63	0,33	0,62
5.	вязка петли	На трех анкерных точках и трех самостоятельных петлях	При β = 30-450 независимо от угла α, имеем: F1=F2=F3(0,36-0,42)P1
P1 – величина нагрузки на канате F1; F2; F3 – силы, действующие на анкерные точки

Канаты страховочных, удерживающих систем, систем позиционирования или канатного доступа должны располагаться вертикально. Если закрепление канатов находится в стороне от необходимой вертикали, то должны применяться оттяжки п.3,4 табл. П9.2

Таблица П9.2

№ рис.	Графическое изображение крепления	Характеристика крепления
1.		При горизонтальном закреплении каната необходимо учитывать что, чем меньше угол его провисания, тем больше будет нагрузка в точках его крепления (А и В). Если угол провисания натянутого каната равен 10°, нагрузка в точках А и В возрастает втрое (FA = PL/2h). (Если L = 12 м; h = 2м; Р = 800 Н – то FA = 800x12/(2x2) =2400 Н).
2.		Вертикальное дублирование анкерных точек в анкерном устройстве. Угол между точками А и В должен быть не более 30°
3.		Оттяжка, установленная на канат, может быть скользящей, когда канат просто проходит через карабин оттяжки (а) и фиксированной, когда канат крепится в карабин оттяжки узлом «австрийский проводник» (б). В первом случае оттяжка нагружается равнодействующей силой натяжения каната, а во втором случае может подгружаться еще и частью нагрузки каната, так как исключена возможность проскальзывания оттяжки вдоль каната. Это необходимо учитывать при установке оттяжек, стараясь располагать их по биссектрисе угла (а) между направлениями приложения нагрузок на опорный канат.
4.
5.		В некоторых случаях, когда перегиб, через который необходимо спуститься работнику, острый или непрочный, для обеспечения безопасного спуска работника используют консоль. Конструкция консоли должна быть такой, чтобы не было острого перегиба, через который проходит канат системы канатного доступа. Крепление консоли должно исключать ее перемещение в любом направлении после того, как работник займет рабочее место на канате. Размеры консоли (вынос стрелы и толщина доски, в первую очередь), а также вес груза (Р1) должны выбираться с учетом величины нагрузки на канат (Р2) и ее распределения, зависящего от отношения плеч а1/а2=Р2/Р1

Прочность оттяжек и надежность их закрепления должны соответствовать прочности и надежности закрепления канатов. Конструкции оттяжек и способы их соединения с канатом определяются нарядом (ППР).

Распределение нагрузок на анкерные точки в зависимости от угла между плечами крепления и способов (схем) их соединения (блокировка) приведены в табл. П9.3

Таблица П9.3

Тип дублирования анкерных точек, формула расчета нагрузки

угол а°

V-образная схема, F1=F/(2 cosa/2)

Треугольная схема, F1=F/(2 sin(π/4-a/4)

Распределение нагрузок на анкерные точки в зависимости от угла провисания горизонтально установленного страховочного (грузового) каната приведены в п. 1 табл. П9.2

В случае крепления каната за две анкерные точки угол между плечами петель должно быть не более 90 град. (Табл. П9.3). При этом нагрузка на плечи должна распределяться равномерно.

В случае крепления каната за анкерное устройство, состоящее из двух анкерных точек соединенных замкнутой петлей (без крепления петли за анкерные точки), угол между плечами петель должно быть не более 45 град. (Табл. П9.3). При этом нагрузка на плечи должно распределяться равномерно.

Если канат крепят только за одну из двух анкерных точек, вторая анкерная точка должна располагаться выше первой, а угол между ними должно быть не более 30 град. (п. 2 табл. П9.2).

При креплении каната с применением консоли, размеры консоли и вес груза должны выбираться с учетом величины нагрузки и ее распределения, зависящих от соотношения плеч а1/а2 = Р2/Р1 (п. 4 табл. П9.2).

Приложение № 10
