Подключение нагрузок и исполнительных устройств к аналоговым выходам
|
|
|
|
Сигнальные модули вывода аналоговых сигналов (SM 331)
Разновидности модуля отличаются количеством выходов, разрядностью ЦАП:

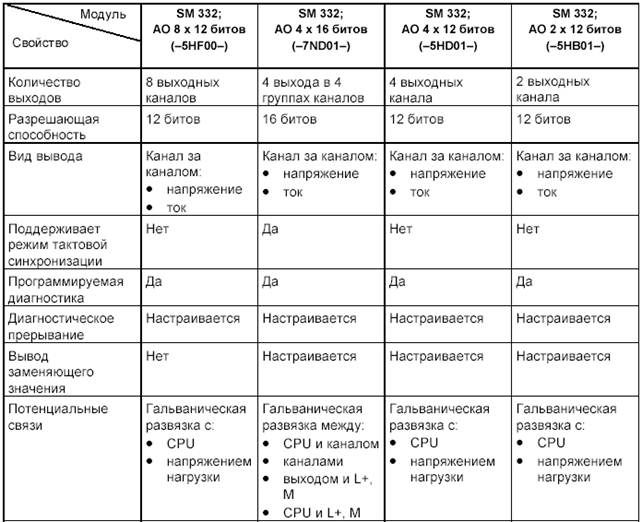

Таблица 9.7 - Аналоговые модули вывода: обзор свойств
Для аналоговых сигналов необходимо использовать экранированные и попарно перевитые кабели. Должны быть перевиты между собой кабели Qv и S+ и M и S-, соответственно. Это уменьшает помехи. Экран кабелей для аналоговых сигналов должен быть заземлен на обоих концах.
Если между концами кабеля имеется разность потенциалов, то по экрану может протекать ток, что может приводить к появлению помех в аналоговом сигнале. В таком случае экран следует заземлять только с одной стороны кабеля.
|
|
|
|
|
