Питающее напряжение датчиков
|
|
|
|
2–проводный преобразователь получает устойчивое к короткому замыканию питание через клеммы аналогового модуля ввода. Затем этот преобразователь преобразует измеренное значение в ток.
Двухпроводные преобразователи должны быть изолированными датчиками.
Четырехпроводные преобразователи имеют отдельные источники питания.
Подключение 2–проводных измерительных преобразователей

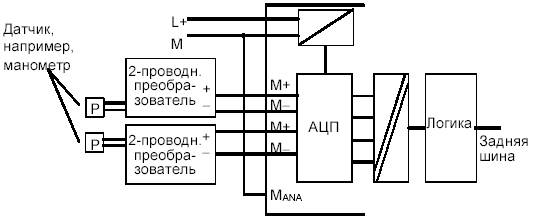

Рисунок 9.6 - Подключение 2-проводных преобразователей к аналоговому модулю ввода с гальванической развязкой

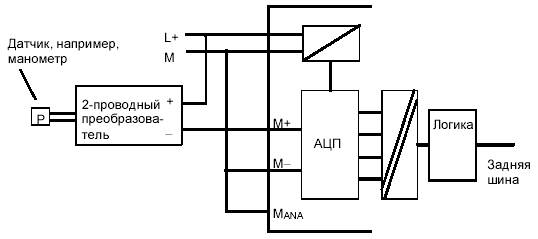

Рисунок 9.7 - Подключение 2-проводных преобразователей с подводом питания от L+ к аналоговому модулю ввода с гальванической развязкой
Подключение 4–проводных измерительных преобразователей
Рисунок 9.8 - Подключение 4-проводных преобразователей к аналоговому модулю ввода с гальванической развязкой
|
|
|
|
