Подключение неизолированных датчиков
|
|
|
|
Неизолированные датчики
Неизолированные датчики соединяются с местным потенциалом земли (местное заземление). При использовании неизолированных датчиков необходимо соединить MANA с местной землей.
Между распределенными на месте отдельными точками измерения могут возникать разности потенциалов UCM (статические и динамические), вызванные местными условиями или помехами. Если разность потенциалов
UCM превышает допустимую величину, вы должны обеспечить эквипотенциальное соединение между точками измерения.
При подключении неизолированных датчиков к модулям с гальванической развязкой вы можете эксплуатировать CPU в заземленном режиме (см. следующий рисунок) или в незаземленном режиме.

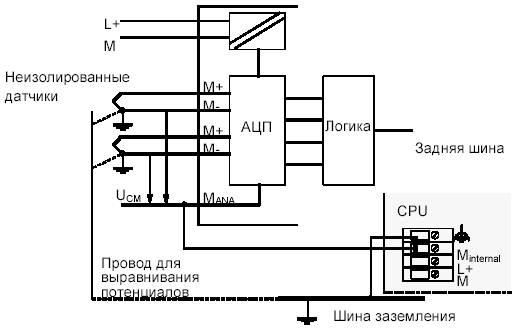

Рисунок 9.3 - Подключение неизолированных датчиков к аналоговому модулю ввода с гальванической развязкой
При подключении неизолированных датчиков к модулям без гальванической развязки CPU можно эксплуатировать только в заземленном режиме.
Рисунок 9.4 - Подключение неизолированных датчиков к аналоговому модулю ввода без гальванической развязки
|
|
|
|
