Станок с числовым программным управлением

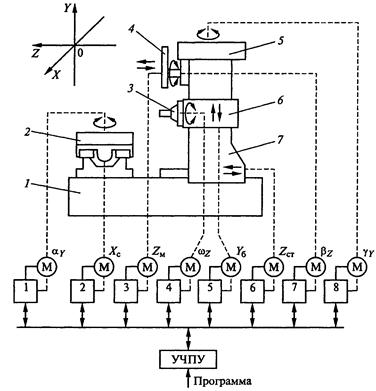

Рис. 1.5 Станок с ЧПУ

1 – станина станка,

2 – поворотный стол, на котором закрепляются заготовки будущих обрабатываемых деталей,

3 – шпиндель для закрепления инструмента,

4 – манипулятор устройства автоматической смены инструмента,

5 – магазин инструмента устройства автоматической смены инструмента,

6 – Шпиндельная бабка для крепления шпинделя,

7 – подвижная стойка. М – мотор (всего 8)

Обработка детали производится по направлениям осей OXYZ.

По каждой из координат имеются системы для управления скоростью подачи, перемещением и разворотом (блоки 1-8 внизу рис. 1.5). Каждый из блоков включает системы управления соответствующими координатами. Системы, предназначенные для отработки перемещений называются следящими.
