Статические характеристики асинхронных двигателей

Наибольшее влияние на характер статических характеристик асинхронного двигателя оказывают номинальная мощность двига­теля, его коэффициент загрузки и коэффициент, учитывающий из­менение момента сопротивления производственного механизма при изменении скорости вращения ротора двигателя.

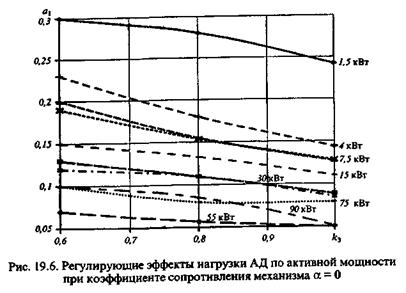

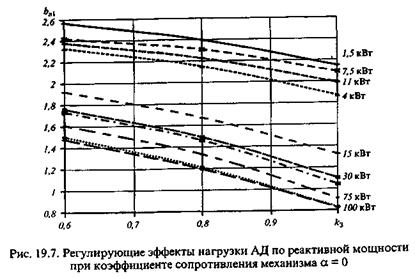

На рис. 19.6 и 19.7 показаны зависимости регулирующих эффек­тов нагрузки АД по активной а ₁ и по реактивной b _1л мощности от его коэффициента нагрузки k _з при коэффициенте сопротивления механизма α = 0.

Изменение напряжения на зажимах двигателя на 1 % от номи­нального приводит к изменению в ту же сторону потребляемой ак­тивной мощности на 0,05...0,35%, а реактивной мощности - на 0,8...3,2% при изменении k _з от 1 до 0.

Таким образом, снижение напряжения, подводимого к АД, в допустимых пределах может привести к снижению потребления мощности. При этом эффективность снижения потребления реак­тивной мощности увеличивается с уменьшением номинальной мощ­ности и коэффициента загрузки двигателя.

Таблица 19.3
