Основні параметри діодів. Маркирування діодів
|
|
|
|
1. Изучить материал.
2. Самостоятельно проработать графики, занести их в конспект
3. Ответить на контрольные вопросы.

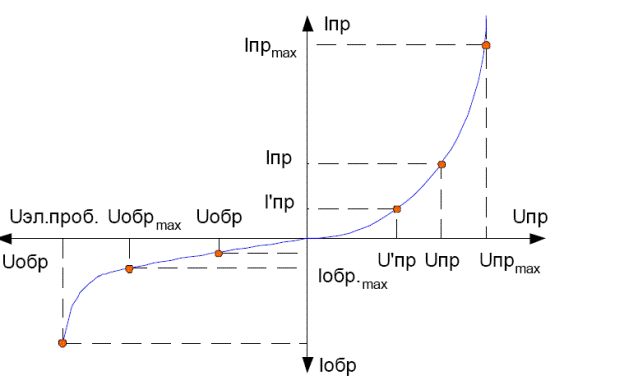

Рисунок 10 – Основные параметры диода
· Максимально допустимый прямой ток Iпр.max.
· Прямое падение напряжения на диоде при максимальном прямом токе Uпр.max.
· Максимально допустимое обратное напряжение Uобр.max,которое диод может выдержать в течение длительного вірмени без нарушения его работоспособности (десятки – тысячи В)
· Обратный ток при максимально допустимом обратном напряжении Iобр.max.
· Прямое и обратное статическое сопротивление диода при заданных прямом и обратном напряжениях:
- Прямое и обратное динамическое (дифференциальное) сопротивление диода – отношение приращения напряжения на диоде к вызвавшему его малому приращению тока (единицы – сотни Ом):
|
|
|
|
|
