1. Диагностирование СУД с использованием мотор-тестеров.

Возможности применения мотортестеров для диагностирования СУД рассмотрим на примере некоего абстрактного прибора в котором реализованы основные режимы:

1. Анализатор систем зажигания.

2. Осцилоскоп.

3. Мультиметр.

Рассмотрим эти режимы подробнее.

В результате работы анализатора системы зажигания могут быть получены (в зависимости от возможностей прибора и конструктивных особенностей системы зажигания):

- осциллограмма напряжения первичной и вторичной цепи системы зажигания;

- гистограммы пробивных напряжений и времени горения искры;

- цифровые значения пробивных напряжений и времени горения искры;

- информация об угле замкнутого состояния контактов и угле опережения зажигания.

Рассмотрим основные формы полученных сигналов и их анализ.

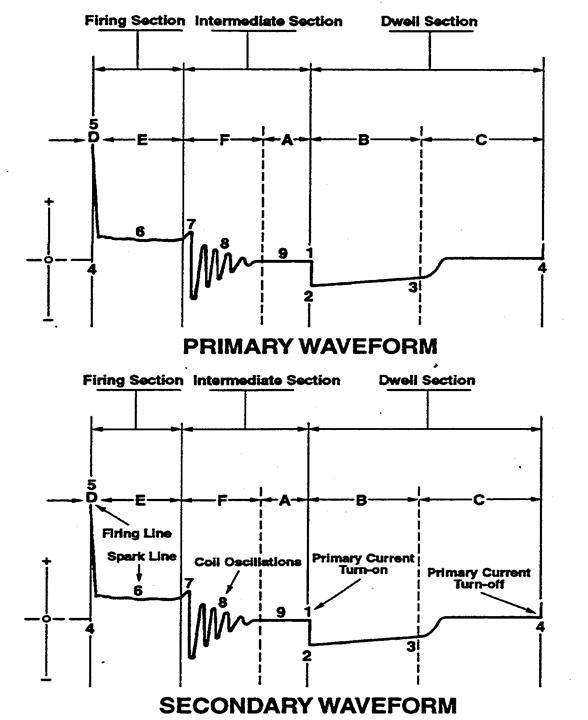

На рисунке 4.2.1 приведены осциллограммы первичной и вторичной цепи системы зажигания.

Рис. 4.2.1. Осциллограммы первичной и вторичной цепи системы зажигания.
