Взаимное расположение плоскостей. Плоскости по отношению друг к другу могут занимать два положения: быть параллельными или пересекаться

Плоскости по отношению друг к другу могут занимать два положения: быть параллельными или пересекаться.

Параллельные плоскости не имеют ни одной общей точки.

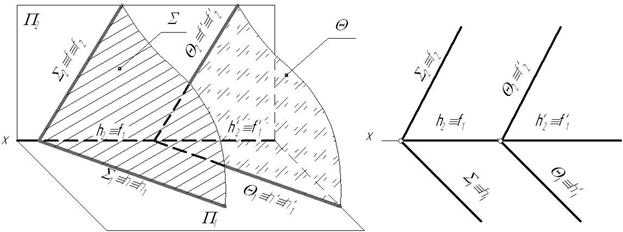

Если плоскости параллельны, то на КЧ параллельны их одноименные следы. На рисунке 3.11 изображены две параллельные плоскости:

.

Рис. 3.11

Признак параллельности плоскостей:

Плоскости параллельны, если пересекающиеся прямые одной плоскости параллельны двум пересекающимся прямым второй плоскости.

.

Рис. 3.12

Если две плоскости не параллельны, то они обязательно пересекаются и результатом их пересечения является прямая.

Рассмотрим сначала частные случаи пересечение двух плоскостей.

Пример 1. Пересекаются плоскость общего положения и горизонтально-проецирующая плоскость , заданная следом.

Этот случай является основой для решения задач на пересечение плоскостей в общем виде.

Так как одна из заданных плоскостей проецирующая, то все геометрические элементы, включая и линию пересечения плоскостей l, спроецируются на след этой плоскости.

На КЧ горизонтальная проекция линии пересечения определяется исходя из принадлежности ее проецирующей плоскости , а фронтальная проекция – по принадлежности второй заданной плоскости.

Рис. 3.13

Пример 2. Пересекаются плоскости общего положения, заданные следами.

Рис. 3.14

В этом случае следы плоскости пересекаются в пределах чертежа, следовательно, линия пересечения этих плоскостей строится по двум точкам, являющимся следами линии пересечения, которые находятся в точках пересечения одноименных следов плоскостей.

Для построения линии пересечения плоскостей в общем случае необходимо найти две точки, одновременно принадлежащие этим плоскостям, или одну общую точку, если известно направление линии пересечения.

Направление линии пересечения известно в том случае, если:

1) пересекающиеся плоскости содержат взаимно-параллельные прямые (линия пересечения плоскостей параллельна этим прямым);

2) две пересекающиеся плоскости перпендикулярны третьей плоскости (линия пересечения перпендикулярна этой плоскости).

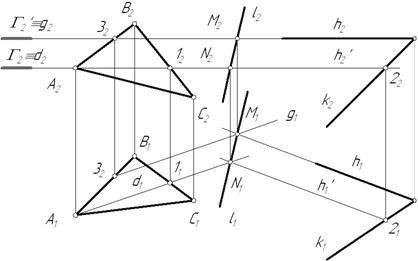

Общая точка для двух пересекающихся плоскостей в общем случае определяется с помощью вспомогательной плоскости частного положения, также пересекающей заданные плоскости по прямой (рис. 3.15).

Рис. 3.15

Общий случай: Пересекаются плоскости общего положения.

.

Рис. 3.16

.
