Устройство крыши

Закончите рисовать эскиз коттеджа черепичной крышей. Металлическая черепица настилается на сплошной дощатый настил. Настил закрепляется на стропилах, которые идут под углом к горизонту. При расчете крыши учтены свесы размером до 1 м. Окончательно вид с крышей показан на рис. 11.9.

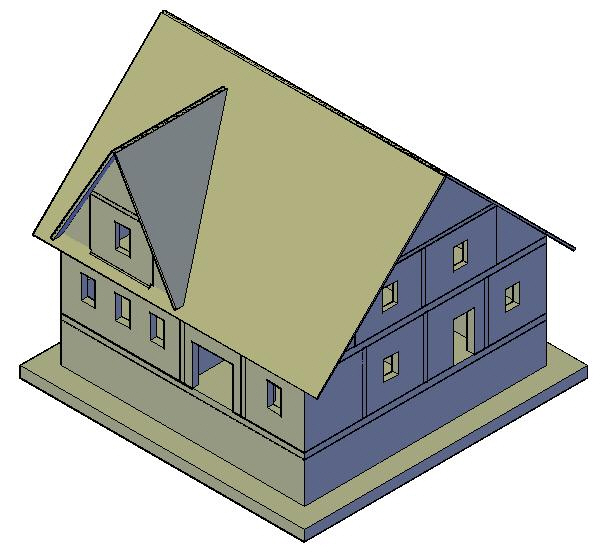

Рис. 11.9. Окончательный вид коттеджа

Конечно, эскизы от руки не могут заменить компьютерного проектирования. Но при рисовании карандашом можно лучше понять сущность поставленной задачи. В эскизном проекте дайте рисунки видов усадьбы, как вы ее себе представляете. Например, нарисуйте вид с юга (рис. 11.10) и вид с востока (рис. 11.11).

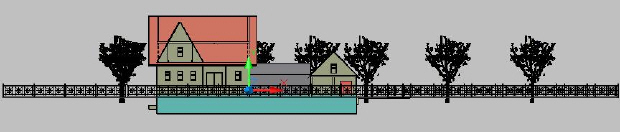

Рис. 11.10. Вид усадьбы с юга

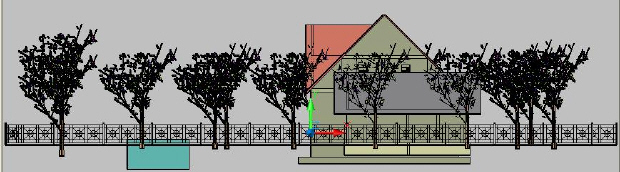

Рис. 11.11. Вид усадьбы с востока

Заканчивая эскизный проект, нужно показать, что основные проблемы, связанные с разработкой проекта усадьбы, решены. Остается техническая работа по изготовлению документации. На согласование с заказчиком вы должны представить в эскизном проекте полный эскиз усадьбы, например, в таком виде, как показано на рис. 11.12.

увеличить изображение

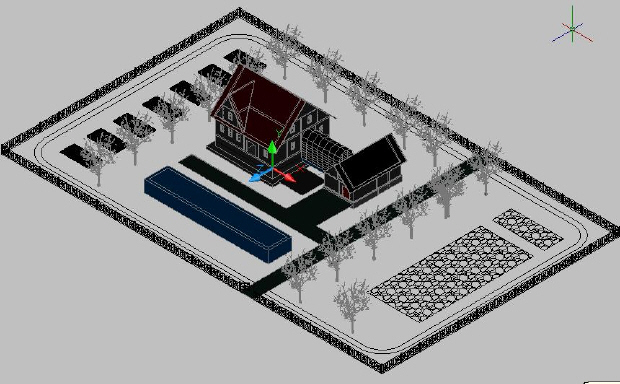

Рис. 11.12. Общий вид усадьбы

Желательно этот эскиз представить в виде файла. Но для этого его надо начертить в программе AutoCAD. Тогда его можно было бы представить и в таком виде, как показано на рис. 11.13.

увеличить изображение

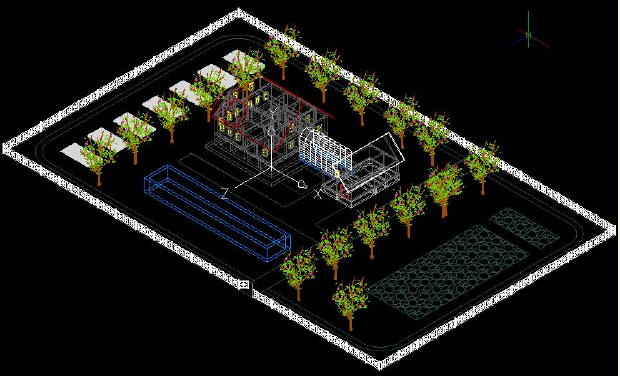

Рис. 11.13. Чертеж общего вида усадьбы

Разработка концепции проекта должна заканчиваться разработкой дизайна среды и интерьера. Дизайн - это управление жизненным пространством. Вы создали пространства для еды, сна, купания, занятия спортом и т.д. Каждое из этих пространств должно эффективно функционировать и доставлять радость и удовольствие всем живущим в усадьбе. В этом и состоит основная цель проекта.

Разработка технического проекта

В техническом проекте вы должны подготовить следующие документы:

1. План усадьбы
2. Элемент ограды усадьбы.
3. План фундамента коттеджа.
4. План первого этажа коттеджа.
5. План второго этажа коттеджа.
6. Южный фасад коттеджа.
7. Восточный фасад коттеджа.
8. Южный фасад усадьбы.
9. Спецификация с перечнем чертежей и перечнем материалов для строительства коттеджа с указанием потребного их количества.

Ранее вы уже чертили эти чертежи. Возьмите их за основу. Добавьте размеры и текстовые надписи, разнесите элементы по слоям, проверьте компоновку. Самое главное - сделайте сквозную проверку всех чертежей. Надо, чтобы все размеры были согласованы. Все чертежи должны быть размещены на чертежах со штампом и заполненными основными надписями. Номера чертежей задайте сами.

Новым будет составление спецификации. При определении потребного количества материала указывайте его в разных единицах измерения. Например, для бруса 300х300 мм длиной 6 м нужно указать количество и в штуках и кубических метрах. В штуках удобно считать плотникам, а в кубометрах заказывают брус на лесном складе.
