Команда RECTANG
|
|
|
|
Команда строит замкнутую полилинию по двум точкам. Запустите команду кнопкой RECTANGLE на панели DRAW. Далее укажите координаты двух точек. Полученные изображение и протокол команды представлены на рис. 2.6:

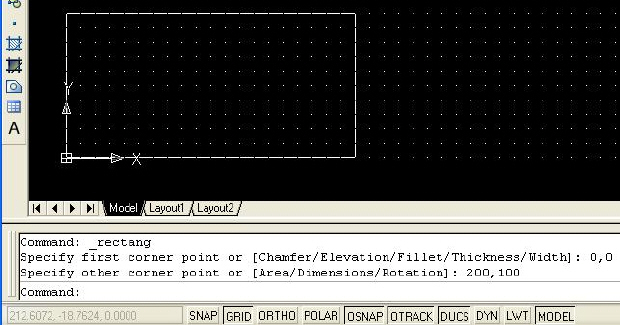

Рис. 2.6. Построение прямоугольника
В первом запросе можно выбрать следующие параметры:
| Chamfer | - задание фаски; |
| Elevation | - возможность построения параллелепипеда (задание уровня); |
| Fillet | - задание радиуса скругления (сопряжения) углов; |
| Thickness | - задание высоты (толщины) параллелепипеда; |
| Width | - ширина линии обрисовки. |
В запросе координат вершины второго угла предлагается выбрать такие параметры:
| Area | - выбирается, когда известны площадь и длина или ширина; |
| Dimensions | - выбирается, когда известны и длина и ширина; |
| Rotation | - выбирается, когда прямоугольник должен быть повернут. |
Параметры, заданные один раз, присваиваются по умолчанию всем будущим прямоугольникам. Это удобно использовать при вычерчивании большого числа одинаковых прямоугольников.
|
|
|
|
