В таблице 4.8 приведены приближенные значения коэффициентов очистки , полученных для слабо слипающихся пылей, и коэффициенты гидравлического сопротивления циклонных элементов с розеточным закручивающим устройством.

Таблица 4.8 – Техническая характеристика циклонных элементов батарейного циклона

Диаметр элемента, мм	Наибольшая допускаемая запыленность газа г/м(при 0°С и 0,1 МПа)	Условный диаметр частиц, мкм	Коэффициент гидравлического сопротивления при угле наклона лопастей
Коэффициент очистки , %	25°	30°

Расчет батарейных циклонов проводится аналогично расчету одиночных циклонов по уравнениям (4.175) и (4.177). По уравнению (4.177) определяется производительность одного циклонного элемента (, м/с). Тогда по заданному общему расходу запыленного газа (, м/с) определяется требуемое число циклонных элементов z

. (4.178)

Основные достоинства и недостатки циклонов

Циклоны всех видов отличаются простотой конструкции (не имеют движущихся частей) и могут быть использованы для очистки химически активных газов при высоких температурах. По сравнению с аппаратами, в которых отделение пыли осуществляется под действием сил тяжести, циклоны обеспечивают более высокую степень очистки газа, более компактны и требуют меньших капитальных затрат.

К недостаткам циклонов относятся

- сравнительно большое гидравлическое сопротивление ;

- невысокая степень улавливания частиц d<10 мкм;

- чувствительность к колебаниям нагрузки по запыленному газу;

- механическое истирание корпуса аппарата частицами.

4.9.2 Центрифугирование в химической технологии

Центрифугированием называется процесс разделения неоднородной системы под действием центробежной силы, развиваемой при вращении барабана (или ротора) со сплошными либо дырчатыми стенками.

Различают отстойное центрифугирование для центробежного осаждения и фильтрующее для центробежного фильтрования.

Центрифугирование осуществляется в аппаратах, называемых центрифугами.

Рассмотрим формы свободной поверхности жидкости в барабане со сплошными стенками (рисунок 4.50). При вращении барабана на свободной поверхности жидкости образуется воронка, или параболоид вращения. Высота параболоида (высота воронки) h зависит от скорости вращения барабана и может быть определена выражением

,м (4.179)

где R – радиус барабана, м;

n – число оборотов барабана в минуту.

При большой скорости вращения барабана высота h превышает высоту барабана. Чтобы при этом предотвратить выбрасывание жидкости, барабан в верхней части должен иметь закраину (или борт) (рисунок 4.50,d). Ширина этой закраины определяет максимально возможную толщину жидкостного кольца во вращающемся барабане центрифуги.

Рисунок 4.50 – Формы свободной поверхности жидкости в зависимости от числа оборотов (n) барабана центрифуги

На любую частицу А, расположенную на некотором расстоянии от оси вращения, действуют две силы – сила тяжести G и центробежная сила С (рисунок 4.50,b). При большом числе оборотов относительное влияние веса жидкости мало и поверхность ее принимает почти вертикальное положение (рисунок 4.50,d). Поэтому при расчете центрифуг внутреннюю поверхность жидкости в барабане принимают цилиндрической.

На рисунке 4.51 показаны принципиальные схемы осадительной и фильтрующей центрифуг для разделения суспензий. В осадительной центрифуге (рисунок 4.51,а) твердые частицы, имеющие обычно большую по отношению к жидкости плотность, под действием центробежной силы осаждаются на внутреннюю стенку вращающегося барабана со сплошной цилиндрической поверхностью 2, откуда тем или иным способом удаляются. Осветленная жидкость переливается через закраину в неподвижный кожух 1 и удаляется через выходной штуцер.

Перфорированная цилиндрическая поверхность барабана 2 фильтрующей центрифуги (рисунок 4.51,б) покрыта фильтровальной тканью 3. Фильтрующаяся жидкость последовательно преодолевает гидравлическое сопротивление слоя осадка 4 и фильтровальной ткани 3 и через отверстия барабана проходит в неподвижный кожух 1 и удаляется через штуцер.

4.9.2.1 Расчет производительности отстойной центрифуги

Рассмотрим производительность отстойной центрифуги с барабаном, геометрические размеры которого известны (рисунок 4.52) (, Н – соответственно внутренний радиус и высота барабана; - радиус свободной поверхности во вращающемся барабане).

Полный объем барабана центрифуги

, м. (4.180)

Рабочий объем барабана, равный объему находящегося в нем жидкостного кольца

, м. (4.181)

Отношение рабочего объема барабана к полному называется коэффициентом наполнения

, (4.183)

откуда .

В производственных условиях обычно принимают коэффициент около 0,5. Тогда

; (4.184)

; (4.185)

ширина закраины (толщина жидкостного кольца) .

Производительность центрифуги или количество поступающей на разделение суспензии V (в м/с) определится по уравнению

, (4.186)

где - время пребывания частицы в барабане центрифуги, с.

Для аппаратов со структурой идеального вытеснения предельно возможным условием осаждения является равенство времени осаждения частицы на стенку барабана и времени пребывания ее , т.е. =.

Время осаждения определим из условия ламинарного режима осаждения и выражения скорости как производной пути (частица движется по радиусу) по времени , и подставив , получим

. (4.187)

Разделив переменные и интегрируя уравнение в пределах толщины слоя жидкости (от до ), т.е. в пределах максимального пути, который должна пройти частица (см. рисунок 4.51), получим

, с. (4.188)

Тогда выражение для максимальной производительности центрифуги имеет вид

. (4.189)

При

, м/с. (4.190)

Для центрифуги периодического действия уравнение (4.189) имеет вид

, (4.191)

где - продолжительность полного рабочего цикла, включающая загрузку неоднородной системы, пуск и разгон барабана, центрифугирование, торможение, разгрузку осадка.

В барабане центрифуги жидкость не претерпевает полного обмена, она движется только в части слоя, прилегающей к внутренней стороне кольца; кроме того, по мере отложения в барабане осадка рабочий объем жидкости уменьшается. Таким образом, расчет производительности не вполне точен из-за сокращения величины . Поэтому для ряда центрифуг разработаны специальные выражения для расчета производительности.

Совместное решение уравнений (4.186) и (4.188) позволяет определить предельный диаметр частиц полидисперсной смеси, выше которого центрифуга заданных геометрических размеров обеспечит осаждение при принятой производительности.

4.9.2.2 Расчет давления жидкости на стенки барабана центрифуги

Для определения давления жидкости на стенки барабана центрифуги выделим внутри жидкостного кольца элементарный слой толщиной , находящийся на расстоянии от оси вращения (рисунок 4.53). Масса этого слоя равна произведению его плотности на объем

. (4.192)

Центробежная сила, действующая на элементарное кольцо, равна произведению массы на нормальное ускорение

. (4.193)

Давление этого кольца на поверхность F суспензии, находящейся за кольцом, составит

; (4.194)

По закону Паскаля это давление через суспензию передается стенке барабана. Общее давление на стенку находят суммированием давлений, соответствующих всем элементарным слоям суспензии

, Па. (4.195)

При коэффициенте наполнения барабана центрифуги расчетное уравнение упрощается

, Па. (4.196)

4.9.2.3 Классификация и конструкции центрифуг

Центрифуги, применяемые в химической технологии, многочисленны и разнообразны.

По конструкции барабана все центрифуги можно разделить

- на отстойные (содержат барабан или ротор со сплошными стенками);

- фильтрующие (содержат барабан с перфорацией);

По принципу действия центрифуги можно разделить

- на центрифуги непрерывного действия;

- центрифуги периодического действия;

По виду неоднородной системы различают

- центрифуги для разделения суспензий;

- центрифуги для разделения эмульсий. Эти центрифуги называют сепараторами;

По расположению вала различают

- горизонтальные центрифуги;

- вертикальные центрифуги;

По способу удаления осадка:

- с ручной выгрузкой осадка;

- с пульсирующим устройством;

- со шнековым удалением;

- с ножевым устройством;

- с инерционной выгрузкой осадка;

По величине фактора центробежного разделения различают

- центрифуги нормального типа (<3500);

- сверхцентрифуги (>3500).

Схема простейшей отстойной центрифуги периодического дей­ствия показана на рисунке 4.54. Основной частью центрифуги является сплошной барабан 2, насаженный на вращающийся вал 1. Под действием центробежной силы твердые частицы из суспензии от­брасываются к стенкам барабана и отлагаются в виде осадка. Осветленная жидкость (фугат) переливается в неподвижный корпус (кожух) 3 и удаляется через патрубок в его нижней части. По окончании отстаивания центрифугу останавливают и выгружают осадок с помощью лопаты или совка.

К недостаткам таких центрифуг относятся невысокая произво­дительность и необходимость ручного труда.

На рисунке 4.55 показана горизонтальная отстойная центрифуга непрерывного действия со шнековой выгрузкой осадка. Она состоит из конического отстойного барабана 1, вращающегося на полом внешнем валу 3, и внутреннего барабана 2 со шнековыми лопастями 4, вращающегося на полом внутреннем валу 5 с меньшей частотой, чем частота отстойного барабана. Суспензия вводится по трубе во внутренний барабан 2 и через окна 7 выбрасывается в отстойный барабан 1, где происходит ее разделение. Осветленная жидкость (фугат) перетекает в кожух 6 и удаляется из него через патрубок. Осадок перемещается в барабане справа налево с помощью шнека и благодаря различию частот вращения шнека и барабана выбра­сывается в кожух 6 и удаляется через патрубок.

Достоинствами подобных центрифуг являются непрерывность действия, высокая производительность и возможность обработки суспензий с большой концентрацией дисперсных частиц. Основным недостатком их является высокое содержание жидкости в осадке и твердой фазы в осветленной жидкости. Кроме того, центрифуги характеризуются повышенным расходом энергии.

Отстойные центрифуги для разделения эмульсий часто назы­вают сепараторами. Широко распространены тарельчатые сепара­торы (рисунок 4.56). Эмульсия по центральной трубе попадает в ниж­нюю часть вращающегося барабана (ротора) 7, снабженного рядом конических перегородок тарелок 2, которые делят смесь на не­сколько слоев (тем самым достигается уменьшение пути, прохо­димого частицей при осаждении). Более тяжелая жидкость отбра­сывается центробежной силой к периферии ротора, более легкая перемещается к его центру. Путь движения жидкостей показан стрелками. Разделившиеся жидкости не соприкасаются и поэтому не могут вновь смешиваться.

В рассмотренном сепараторе используют тарелки с отверстия­ми. В сепараторах с тарелками без отверстий из суспензии выде­ляют твердую дисперсную фазу, которая оседает на внутренней стенке корпуса барабана. Осветленная жидкость движется к центру барабана, поднимается вверх и выходит из него. Осадок, образую­щийся на стенке барабана, обычно выгружают вручную. Однако за последние годы разработаны сепараторы, в которых выгрузка осадка осуществляется автоматически.

Тарельчатые сепараторы характеризуются высокой производи­тельностью и высоким качеством разделения, однако имеют до­статочно сложное устройство.

Значительное увеличение центробежной силы путем уменьшения радиуса вращения и одновременного увеличения частоты вращения заложено в основу конструирования центрифуг, называемых сверх­центрифугами. Фактор разделения в них К_ц > 3000 и часто дости­гает несколько десятков тысяч, благодаря чему оказывается воз­можным разделение тонкодисперсных суспензий и эмульсий.

Схема трубчатой сверхцентрифуги периодического действия для осветления жидкостей показана на рисунке 4.57. В кожухе 2 вращается трубчатый барабан (ротор) 1 со сплошными стенками, внутри которого имеются радиальные лопасти 3, препятствующие отста­ванию жидкости от стенок барабана при его вращении. Барабан жестко соединен с коническим шпинделем 7, подвешенным на опоре 6, и приводится во вращение от шкива 5. В нижней части центрифу­ги установлен подпятник 4, через который в барабан проходит труба для ввода суспензии. Твердые частицы суспензии оседают на стенках барабана, а осветленная жидкость выбрасывается из него через отверстия вверху и удаляется из верхней части кожуха. Осадок удаляют вручную периодически после остановки центрифуги и раз­борки ротора. Ввиду небольшого рабочего объема подобные цент­рифуги применяют только для разделения суспензии с небольшим содержанием твердой фазы (не более 1%).

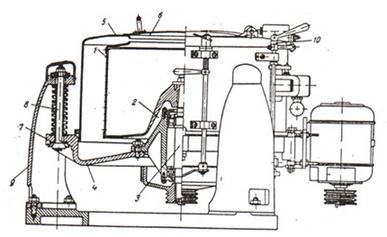

В трехколонной фильтрующей центрифуге с верхней выгрузкой (рисунок 4.58) разделяемая суспензия загружается и перфорированный ротор, внутренняя поверхность которого покрыта фильтровальной тканью или металлической сеткой. Ротор при помощи конуса 2 установлен на валу 5, который приводится во вращение электродвигателем посредством клиноременной передачи. Жидкая фаза суспензии проходит сквозь ткань (или сетку) и отверстия в стенке ротора и собирается в дне станины 4, крытой неподвижным кожухом 5, откуда отводится для дальнейшей обработки. Осадок, образовавшийся на стенках ротора, извлекается, например, при помощи лопатки, после открывания крышки кожуха 6.

Для смягчения воздействия вибраций на фундамент станина 7 с укрепленными на ней ротором, приводом и кожухом подвешена при помощи вертикальных тяг 8 с шаровыми головками на трех расположенных под углом 120° колонках 9. Это обеспечивает некоторую свободу при вибрации ротора, Центрифуга снабжена тормозом, который может быть приведен в действие только после остановки электродвигателя.

Трехколонные центрифуги выполняются также с нижней выгрузкой осадка, что более удобно в производственных условиях.

Рассматриваемые центрифуги отличаются небольшой высотой и хоро­шей устойчивостью и получили распространение для проведения дли­тельного центрифугирования.

Центрифуги с инерционной выгрузкой осадка. Эти центрифуги пред­ставляют собой нормальные фильтрующие центрифуги непрерывного действия с вертикальным коническим ротором.

Суспензия, содержащая крупнозернистый материал, например уголь,
руду, песок, поступает в центрифугу сверху через воронку 1 (рисунок 4.59).
Под действием центробежной силы суспензия отбрасывается к коническому
ротору 2 с перфорированными стенками. При этом жидкая фаза суспензии
проходит сквозь отверстия ротора и удаляется из центрифуги по каналу 3,
а твердые частицы, размер которых должен быть больше размера отверстий, задерживаются внутри ротора. Образовавшийся таким образом слой твердых частиц, угол трения которого меньше, чем угол наклона стенок ротора, перемещается к его нижнему краю и отводится из центрифуги по каналу 4. С целью увеличения продолжительности периода, в течение ко­торого жидкость отделяется от твердых частиц, движение их тормозится шнеком 5, вращающимся медленнее ротора.
Необходимая разность скоростей вращения ротора и шнека достигается при помощи зубчатого редуктора.

Центрифуги с инерционной выгрузкой осадка применяются для раз­деления суспензий крупнозернистых материалов.

Центрифуги с пульсирующим поршнем для выгрузки осадка. Эти аппараты относятся к фильтрующим центрифугам непрерывного действия с горизонтальным ротором (рисунок 4.60). Суспензия по трубе 1 поступает в узкую часть конической воронки 2, вращающейся с такой же скоростью, как и перфорированный ротор 3, покрытый изнутри металлическим щеле­вым ситом 4. Суспензия пере­мещается по внутренней поверх­ности воронки и постепенно при­обретает скорость, почти рав­ную скорости вращения ротора. Затем суспензия отбрасывается через отверстия в воронке на внутреннюю поверхность сита в зоне перед поршнем 5. Под действием центробежной силы жидкая фаза проходит сквозь щели сита и удаляется из кожуха цен­трифуги по штуцеру 6. Твердая фаза задерживается на сите в виде осадка, который периодически перемещается к краю ротора при движении поршня вправо приблизительно на ¹/₁₀ длины ротора. Таким образом, за каждый ход поршня из ротора удаляется количество осадка, соответствующее длине хода поршня; при этом поршень совершает 10—16 ходов в I мин. Осадок удаляется из кожуха через канал 7.

Поршень укреплен на штоке 8, находящемся внутри полого вала 9, ко­торый соединен с электродвигателем и сообщает ротору вращательное дви­жение. Полый вал с ротором и шток с поршнем и конической воронкой вра­щаются с одинаковой скоростью. Направление возвратно-поступательного движения поршня изменяется автоматически. На другом конце штока на­сажен перпендикулярно его оси диск 10, на противоположные поверх­ности которого в особом устройстве попеременно воздействует давление масла, создаваемое шестеренчатым насосом.

В центрифугах с устройством для промывки осадка кожух разделен на две секции, через одну из которых отводится промывная жидкость. Описанная центрифуга применяется для обработки грубодисперсных, легкоразделяемых суспензий, особенно в тех случаях, когда нежелательно повреждение частиц осадка при его выгрузке. К недостаткам ее относятся увлечение твердых частиц фугатом в тот момент, когда суспензия попадает на щелевое сито непосредственно после смещения с него осадка поршнем, а также значительный расход энергии поршнем.

Для обработки трудноразделяемых суспензий используются много­ступенчатые центрифуги с пульсационной выгрузкой осадка, в которых достигается лучшая промывка его и повышается четкость разделения фу-гата и промывной жидкости.

Горизонтальные центрифуги с ножевым устройством для удаления осадка. Центрифуги такой конструкции являются нормальными отстойными или фильтрующими центрифугами периодического действия с автоматизированным управлением.

В горизонтальной фильтрующей центрифуге с ножевым устройством (рисунок 4.61) операции загрузки суспензии, центрифугирования, промывки, механической сушки осадка и его разгрузки выполняются автоматически. Центрифуга управляется электрогидравлическим автоматом, позволяющим по толщине осадка контролировать степень заполнения ротора.

Суспензия поступает в перфорированный ротор 1 по трубе 2 и равномерно распределяется в нем. На внутренней поверхности ротора расположены подкладочные сита, фильтровальная ткань и решетка, которая обеспечивает плотное прилегание сит к ротору во избежание их выпучивания. Ротор находится в литом кожухе 3, состоящем из нижней стационарной части и съемной крышки. Фугат удаляется из центрифуги через штуцер 4. Осадок срезается ножом 5 (который при вращении ротора поднимается при помощи гидравлического цилиндра 6), падает в направляющий желоб 7 и удаляется из центрифуги через канал 8. Описанная центрифуга предназначена для разделения средне- и грубодисперсных суспензий.

4.10 Электроосаждение

Разделение газовых суспензий под действием электростатических сил называется электроосаждением. В основе метода – ионизация молекул газа электрическим разрядом.

Физические основы электроосаждения.

Из физики известно, что между двумя электродами с различной поверхностью, присоединенными к полюсам источника тока, возникает неоднородное электрическое поле. Напряжение этого поля выше у электрода с меньшей поверхностью. Если одним электродом является тонкая проволока, а другим – пластина, то напряжение поля (густота силовых линий) убывает от проволоки к пластине. При некоторой критической разности потенциалов в газовом пространстве между электродами возникает электрический разряд, сопровождающийся голубоватым свечением (короной) около проволоки. Этот разряд называется коронирующим, а проволока – коронирующим электродом.

В области короны молекулы газа ионизируются, образуя ионы разных знаков, которые при высокой напряженности поля приобретают скорость, достаточную для ионизации нейтральных частиц при их столкновении. Так как вновь образующиеся ионы имеют такую же высокую скорость, то наблюдается лавинная ионизация газа (ударная волна). Если проволока заряжена отрицательно, а пластина положительно, то отрицательные ионы будут притягиваться к пластине, а положительные – к проволоке, нейтрализуясь на ней. При напряжении порядка 4-6 кВ/см между электродами устанавливается постоянный ионный поток.

Если между электродами пропустить газовзвесь, то ионы, соприкасаясь с частицами, отдают им свой заряд и увлекают за собой. Так как более подвижные отрицательные ионы проходят более длинный путь (из области короны к пластине), то вероятность их столкновения с частицами велика. Поэтому частицы заряжаются отрицательно и оседают на пластине. Пластину называют осадительным электродом. Осевшие твердые частицы с осадительного электрода удаляют встряхиванием. На проволоке оседают частицы, столкнувшиеся в области короны с положительными ионами; но их очень мало.
