Лабороторная работа № 3.2
|
|
|
|
“Исследование регистров сдвига с использованием других логических схем”
Часть №1.
Задание:
Разработать схему управления сдвигом парафазного кода, используя элементы И-НЕ.
Часть №2.
Задание:
Использовать регистр сдвига на Т-триггерах используя в качесве элементной базы для логических управляющих схем элементы ИЛИ-НЕ.
 |

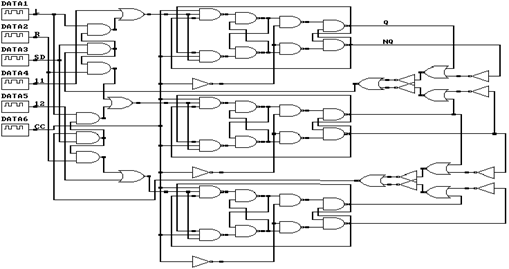

Схема управления сдвигом парофазного
кода на элементах И-НЕ.
 |
Временные диаграммы, соответствующие
данной структурной схеме
 |
Схема регистра сдвига на Т-триггерах, использующих в качестве элементной базы для логических управляющих схем элементы ИЛИ-НЕ.
 |
Временные диаграммы, соответствующие
данной структурной схеме
 |
11, 12 –исходный код
|
|
|
|
|
