Відстань між однойменними профілями сусідніх зубів по ділильній або будь-якій іншій паралельній прямій називають кроком рвихідного контуру

p = πm. (18.4)

Висота ділильної головки зуба вихідного контуру

(18.5)

де — коефіцієнт висоти головки зуба (відношення висоти головки зуба до модуля: ).

Ділильна ніжка зуба вища від головки на величи­ну — радіальний зазор, де — коефіцієнт радіального зазору ( = с/т). Отже, коефіцієнт висоти ніжки зуба , а висота ділильної ніжки зуба

(18.6)

Кут а між бічною стороною та віссю зуба називається кутом профілю вихідного контуру.

ГОСТ 13755-68 регламентує параметри вихідного контуру:

= 1,0; = 0,24; α = 20°. При цьому висота зуба:

(18.7)

Прямолінійний профіль вихідного контуру плавно спряже­ний з лінією його западин дугою радіуса

(18.8)

де: — коефіцієнт радіуса перехідної кривої

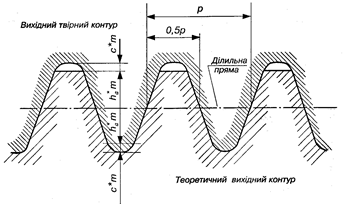

Геометричні параметри різального інструменту визначаються вихідним твірним (виробничим) контуром (ВТК), або коротко — твірним контуром (рис. 18.4).

Вихідним твірним рейковим контуром називають контур зубів рейки, який ніби заповнює западини теоретичного вихідного профілю, як відливка заповнює форму. При цьому між лінією западин твірного контуру й лінією вершин вихідного зберігається радіальний зазор для того, щоб поверхня западин різального інструменту не брала участі в процесі різання. У межах цього зазору зберігається та­кож перехід по дузі кола від профілю зуба до лінії западин ВТК.

Рис. 18.4

Отже, вихідний твірний контур має ділильну ніжку такої са­мої форми і розмірів, як і вихідний контур. Для одержання радіального зазору в зубчастому зачепленні ділильна головка твірного контуру виготовляється вищою за головку вихідного контуру на величину с. Отже, ділильна пряма твірного контуру ділить зуб по висоті на дві рівні частини, а повна висота зуба:

(18.9)

Лекція 19

СПОСОБИ НАРІЗАННЯ ЗУБЧАСТИХ КОЛІС

Існують два принципово різні способи нарізання зубів: копіювання та обкатка.
