Ступени искания на МКС
|
|
|
|
МКС – многократный координатный соединитель.

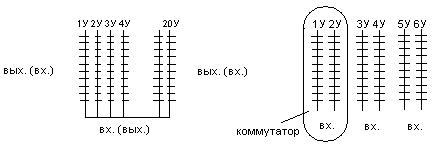

Для построения однозвенных коммутационных схем на МКС используются следующие варианты:
1. Запараллеливают одноимённые выходные поля вертикали одного или нескольких МКС, не соединяя вход вертикалей.
2. Можно запараллелить входы нескольких вертикалей, не соединяя одноимённые контакты поля.
3. Комбинация первого и второго способов. Полученные при таком соединении полнодоступные схемы с параметрами (n x m) называются коммутаторами.
20х10х6
ВП (1х200) 1 х 20
ПВ (200х1)
10х10х12
20х5
В АТСК ступени регистрового искания строится по однозвенной схеме, причём каждый блок РИ позволяет подключить 40 ИШК к 10 регистрам.
|
|
|
|
|
