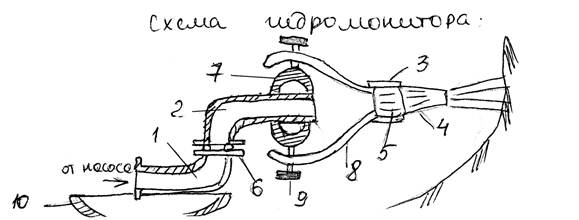

Гідромонітор

Призначення: отримання щільної водяного струменя і управління його при розриві грунту

1 - Нижня колесо
2 - Верхнє колесо
3 - Стовбур
4 - Насадка
5 - Поздовжні ребра
6 - Наполегливий кульковий підшипник
7 - куля
8 - Оголовок стовбура
9 - Кріплення оголовка
10 – Полозки

Продуктивність гідромонітора по грунту

П_т = 3600* k_b*w*

M = 0.94
g = 9.81 м / с 2
M-коефіцієнт витрати
g-прискорення сили тяжіння
q-питома витрата води на 1 м3 грунту
w-площа течії насадки
kb-коефіцієнт використання робочого часу
h-напір води в насадці монітора (м)

§. 12 Земснаряд
Призначення: для землесосні підводної розробки грунту
Параметри земснаряду
1) Для меліоративних і днопоглиблювальних робіт застосовують пальові земснаряди з продуктивністю 100м3 / ч
2) На дні водойм застосовують безсвайние земснаряди продуктивністю до 200м3 / ч

Начало формы

1 - Понтон
2 - Рама
3 - Фріза
4 - Всмоктуючий трубопровід
5 - землесос
6 - Двигун
