Пружины кручения
|
|
|
|

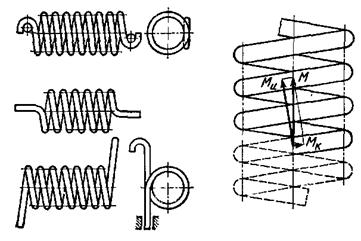

Пружины кручения имеют в технике широкое применение (например в сельхозмашинах, в стартерах автомобилей и т.д.), как пружины прижимные и аккумуляторные (для возвратного поворота деталей), как упругие звенья силовых передач …. Пружины по своей конструкции аналогичны витым пружинам растяжения и сжатия; только во избежание трения между витками при нагружении, они изготавливаются с небольшим просветом порядка 0,5мм между витками. Пружины имеют специфическую конструкцию прицепов для передачи крутящего момента.
При нагружении пружины в каждом её сечении действует момент М, равный внешнему закручивающему моменту. Этот момент раскладывается на момент, изгибающий виток Ми=М*cosa, и крутящий момент Мк = М*sina.
В связи с те, что в пружинах кручения как и пружинах сжатия-растяжения угол подъёма витков обычно не превышает 10-120, допустимо вести расчёт только на изгиб моментом
и пренебречь кручением. Наибольшее напряжение изгиба возникает в периферийных слоях сечения прутка на внутренней стороне поверхности пружины.
, где k - коэффициент, учитывающий кривизну витков, W - момент сопротивления изгибу сечения витка. Приближенно для пружин с витками круглого сечения
, где с = D/d – индекс пружины.
Допустимое напряжение на изгиб обычно принимается 1.25[τк]. Момент сопротивления сечения изгибу круглого витка
,
и требуемый расчётный диаметр проволоки (прутка)
.
Угол закручивания пружины (рад) может быть определён как угол взаимного упругого наклона сечений бруса длиной L, равной суммарной длине витков пружины, под действием чистого изгиба моментом M:
, где Е - модуль упругости материала витка (Е=2,1*105МПа для стали), J -
осевой момент инерции сечения прутка (
для круга),
n - число рабочих витков пружины.
Опытным путём установлено, что при запасе устойчивости равным 2, предельно допустимый угол закручивания всей пружины в градусах
.
Если угол закручивания выражен в градусах,
то необходимое число рабочих витков пружины
.
Высота пружины в свободном состоянии
.
Зазор между витками
.
Шаг пружины
мм.
Длина развёрнутой пружины, мм
|
|
|
|
