Расчёт закрытой конической зубчатой передачи

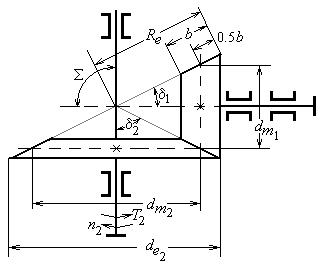

Рис.2.4

Наибольшее применение в редукторостроении получили прямозубые конические колёса, у которых оси валов пересекаются под углом =90 (рис. 2.4).

Проектный расчёт. Основной габаритный размер передачи - делительный диаметр колеса по внешнему торцу - рассчитывают по формуле [1]:

,

где Епр - приведённый модуль упругости, для стальных колёс Епр =Естали= =2,1105 МПа;

T2 - вращающий момент на валу колеса, Нмм (см.п.2.3);

KH - коэффициент неравномерности распределения нагрузки по длине зуба, определяют по графикам на рис. 2.5.

Здесь Кbe - коэффициент ширины зубчатого венца относительно внешнего конусного расстояния, . Рекомендуют принять Кbe 0,3. Меньшие значения назначают для неприрабатываемых зубчатых колёс, когда H1 и H2 > 350 HB или V > 15 м/с.

Рис. 2.5

Наиболее распространено в редукторостроении значение Кbe = 0,285, тогда предыдущее выражение для определения делительного диаметра по внешнему торцу колеса принимает вид

,

где up – расчетное передаточное число конической передачи.

Геометрический расчёт. Определяют диаметр шестерни по внешнему торцу .

Число зубьев шестерни назначают по рекомендациям, представленным на рис. 2.6.

По значению определяют число зубьев шестерни:

при Н1 и Н2 350 HB,

при Н1 45 HRC и Н2 350 HB,

при Н1 и Н2 45 HRC.

Вычисленное значение z1 округляют до целого числа.

Рис.2.6

Определяют число зубьев колеса .

Вычисленное значение округляют до целого числа. После этого необходимо уточнить:

- передаточное число передачи ,

- угол делительного конуса колеса ,

- угол делительного конуса шестерни ,

- внешний окружной модуль .

Рекомендуется округлить до стандартного значения по ряду модулей: 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10. После этого уточняют величины диаметров и .

Рассчитывают величину внешнего конусного расстояния передачи (рис.2.4) .

Рабочая ширина зубчатого венца колеса .

Полученное значение округляют до ближайшего из ряда нормальных линейных размеров (табл. 2.5).

Определяют расчётный модуль зацепления в среднем сечении зуба

.

При этом найденное значение не округляют!

Рассчитывают внешнюю высоту головки зуба .

Внешнюю высоту ножки зуба определяют как .

Внешний диаметр вершин зубьев колёс рассчитывают по формуле

.

Угол ножки зуба рассчитывают по формуле .

Проверочный расчёт. При расчёте на выносливость зубьев колёс по контактным напряжениям проверяют выполнение условия

,

где Eпр -приведённый модуль упругости, для стальных колёс Eпр = Eстали = =2,1105 МПа;

- вращающий момент на шестерне, Нмм, ;

здесь - кпд передачи.

- коэффициент расчётной нагрузки, ; коэффициент концентрации нагрузки найден ранее по графикам рис.2.5.

- коэффициент динамической нагрузки, находят по табл. 2.7 с понижением на одну степень точности против фактической, назначенной по окружной скорости в соответствии с рекомендациями (табл.2.6);

- делительный диаметр шестерни в среднем сечении зуба,

;

- угол зацепления, =20.

Далее проверяют зубья колёс на выносливость по напряжениям изгиба по формулам [1]:

и ,

где - окружное усилие в зацеплении, Н, ;

- коэффициент расчётной нагрузки, . Здесь , а определяют по табл. 2.7 с понижением точности на одну степень против фактической.

- коэффициент формы зуба соответственно шестерни и колеса, находят по табл. 2.9 в зависимости от эквивалентного числа зубьев колёс

.
