Согласно Основным положениям о построении государственной геодезической сети СССР, 1954 г., ее подразделяют: на триангуляцию, полигонометрию и трилатерацию 1, 2, 3 и 4-го классов.

Рассмотрим схему построения плановой государственной геодезической сети методом триангуляции, так как в основном этим методом построена существующая сеть.

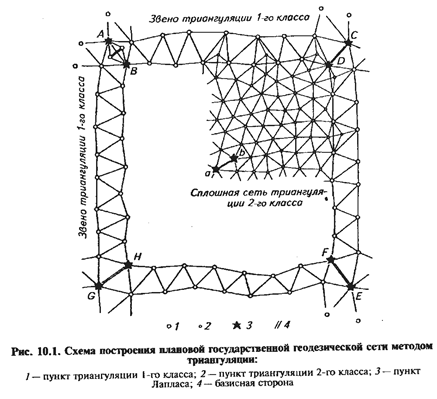

В первую очередь строят триангуляцию 1-го класса в виде рядов треугольников (близких к равносторонним), которые располагают по возможности вдоль меридианов и параллелей (рис. 10.1). Длины сторон треугольников, как правило, не менее 20 км. Ряды треугольников образуют замкнутые полигоны периметром около 800 км. Длина каждого звена (ряда треугольников) не должна превышать 200 км.

На концах каждого звена триангуляции 1-го класса в пересечении рядов треугольников, идущих по меридианам и параллелям, определяют длины выходных сторон либо из непосредственных измерений (стороны СD, ЕF, GН), либо из базисных сетей (сторона АВ) с относительной погрешностью не более 1/400 000. Базисы выбирают длиной не менее 6 км и измеряют светодальномерами или инварными проволоками с относительной погрешностью не более 1/1000000.

На концах базисных (выходных) сторон триангуляции 1-го класса из астрономических наблюдений определяют широту, долготу и азимут (пункты Лапласа).

Вместо звеньев триангуляции могут быть построены звенья полигонометрии 1-го класса.

Кроме того, что сеть 1-го класса является исходной для построения всех геодезических сетей, она служит базой при решении задач по определению формы и размеров Земли и др.

Триангуляцию 2-го класса строят в виде сети треугольников, сплошь заполняющих полигон 1 -го класса. Внутри этой сети (примерно в середине) измеряют базисную сторону, на концах которой определяют широту, долготу и азимут. Так как при построении сети 1-го и 2-го классов используют результаты астрономических наблюдений, то ее называют астрономо-геодезической. Сети 1-го и 2-го классов сгущают пунктами 3-го, а затем 4-го классов. Триангуляцию 3-го и 4-го классов строят в виде отдельных систем (рис. 10.2).

Иногда по экономическим соображениям триангуляцию любого класса заменяют полигонометрией или трилатерацией того же класса. По точности построения все виды сетей одного и того же класса должны быть равноценными.

В зависимости от класса плановая государственная геодезическая сеть характеризуется данными, приведенным в таблице 1.

Таблица 1. Основные характеристики плановой государственной геодезической сети

S – длина стороны; m_β – средняя квадратическая погрешность измерения угла; f_βдоп – допустимая (предельная) невязка в сумме углов треугольника (триангуляции); m_S/S – относительная средняя квадратическая погрешность измерения стороны в полигонометрическом ходу, трилатерации и базисной стороны в триангуляции.

Типы центров установлены соответствующими инструкциями применительно к климатическим и физико-географическим условиям региона и местным особенностям.

Над центрами сооружают деревянные или металлические наружные знаки, которые служат визирными целями при измерении углов и линий. Наружные знаки бывают разных конструкций в зависимости от условий местности и расстояния между пунктами. Такими знаками являются: простая пирамида, когда имеется возможность угловых наблюдений со штатива, установленного на земле, и сигнал, когда для наблюдений прибор необходимо установить на большой высоте (до 40 м и более). Вокруг каждого наружного знака (кроме тура – наружный знак в горных районах) делают внешнее оформление в виде канав, образующих квадрат.
