Боковые отсосы

Боковые отсосы (рис.II. 9) используют в тех случаях, когда устройство зонтов невозможно из-за технологических ограничений или же нецелесообразно из-за большого расхода удаляемого воздуха. Они находят широкое применение на горячих процессах, например при выбивке опок, когда конвективная струя увлекает выделяющиеся газы, пары и высокодисперсную пыль и разносит их по помещению. В этих случаях для улавливания вредностей приходится улавливать конвективную струю. При выборе схемы отсоса предпочтение следует отдавать отсосам с меньшим углом несоосности , как наиболее экономичным по расходу удаляемого воздуха. Всасывающее отверстие выполняется прямоугольным. Длина его А равна длине (диаметру) источника, а высота В = (0,5-1)(х_о + в/2). Наличие по периметру всасывающего отверстия ограничивающей плоскости (или широкого фланца), улучшает условия работы отсоса. Если ширина фланца h_ф < B, то его влияние можно не учитывать.

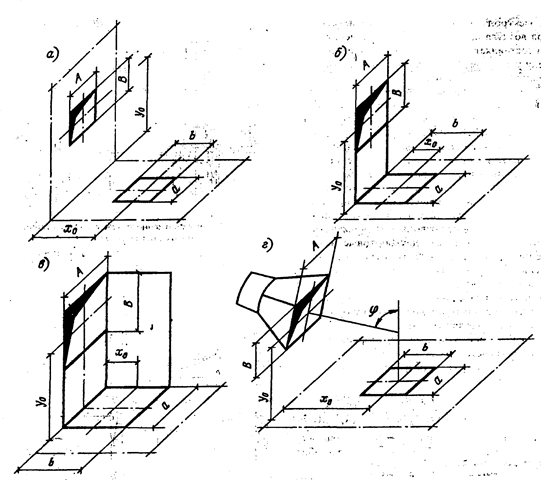

Рис. II. 9. Боковые отсосы.

а) отсос в стенке или с широким фланцем; б) отсос без фланцев;

в) отсос с экраном; г) наклонный отсос.

Расход воздуха определяется по формуле (3.1), значение коэффициента К_П для различных конструктивных схем отсосов вычисляются по формулам:

— отсос в стенке или с широким фланцем (см. рис. II.9, а)

), (5.2)

где ; D и d — диаметры (эквивалентные) отсоса и источника, м;

s — параметр, имеющий размерность длины и вычисляемый по формуле:

; (5.3)

— отсос без фланца (см. рис II.9, б)

; (5.4)

— отсос с экраном (см. рис II.9, в)

; (5.5)

— наклонный отсос (см. рис ll.9, г)

; (5.6)

Угол измеряется в радианах. Для отсосов круглой формы следует считать, что В/А = 1. Если наклонный отсос имеет фланец шириной более 0,5В, то значение К_П ,вычисленное по формуле (5.6) следует уменьшить в 1,6 раза.

Для всех конструктивных схем боковых отсосов характерный расход L_o и К_в, входящие в уравнение (1), рассчитываются по формулам:

, (5.7)

. (5.8)

При производстве сварочных работ и при других технологических процессах применяются наклонные боковые отсосы в виде панелей равномерного всасывания. При сварке электродами с качественным покрытием расход воздуха на 1м² габаритного сечение панели составляет 3300м³/ч при расположении панели у стен и 5000-7000м³/ч при расположении вдали от стены.
