Упрощенные и конструктивные соединения болтом, шпилькой и винтом ГОСТ 2.315-68
|
|
|
|
Таблица
Содержание задания «Соединения разъемные»
1. Выполнить сборочные чертежи (формат А3). Выполнить конструктивные и упрощенные изображения соединения болтом, винтом и шпилькой.
2. Выполнить спецификации.
3. Выполнить чертежи деталей (4 чертежа, формат А4 или А3).
Сборочный чертеж
Сборочный чертеж изделия «Упор»
Спецификация
Чертеж детали

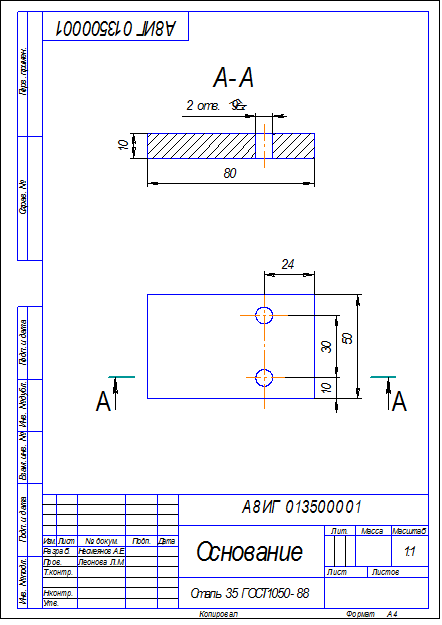

Рабочий чертеж детали «Основание»
Объем задания
1. Выполнить сборочный чертеж (формат А2). Выполнить конструктивные и упрощенные изображения соединения болтом, винтом и шпилькой.
2. Выполнить спецификацию.
4. Выполнить чертежи деталей (2-4 чертежа, формат А4 или А3).
5. Выполнить сборочный чертеж корпуса сварного (формат А3) и спецификацию.
6. Выполнить чертежи деталей корпуса сварного (2-4 чертежа, формат А3 или А4).
|
|
|
|
