Сложное сопротивление

В общем случае действия сил на брус в его внутренних поперечных сечениях возникают шесть внутренних силовых факторов

,- изгибающие моменты

- крутящий момент

, – поперечные силы

N- продольная сила.

При совместном действии данных силовых факторов брус испытывает сочетание простых видов деформации (растяжение-сжатие, сдвиг, кручение, изгиб).

Сочетание двух и более простых видов деформации бруса - называется сложным сопротивлением.

Распространенными случаями сложного сопротивления бруса являются:

1. косой изгиб,

2. изгиб с растяжение или сжатием,

3. изгиб с кручением,

4. кручение с растяжением или сжатием.

Рассмотрим эти случаи последовательно.

Косой изгиб

Определение. Косым изгибом называется такой вид деформации, при котором плоскость действия суммарного изгибающего момента в сечении, не совпадает ни с одной из главных плоскостей инерции (т.е. изгиб в двух плоскостях).

Косой изгиб бывает плоский и пространственный. При плоском косом изгибе все нагрузки располагаются в одной плоскости, не совпадающей с главными плоскостями инерции бруса. При этом изогнутая ось бруса является плоской кривой.

Пример плоского косого изгиба

Силы и нагрузки проходят через ось балки и перпендикулярны оси.

При плоском косом изгибе могут действовать и моменты, но в той же плоскости.

При пространственном косом изгибе нагрузки располагаются в различных плоскостях, проходящих через ось бруса. В этом случае ось бруса является пространственной кривой.

Пример пространственного косого изгиба

Напряжения при косом изгибе

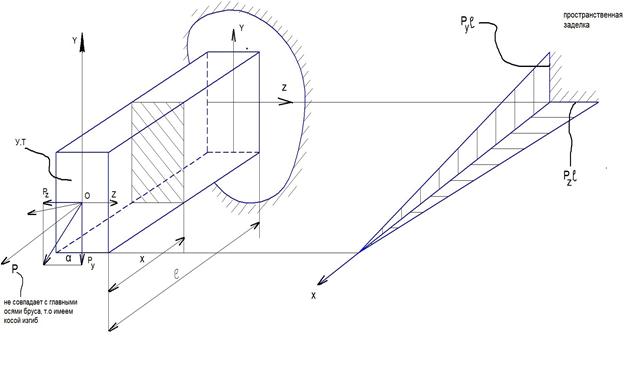

Рассмотрим консольный брус прямоугольного поперечного сечения нагруженной сосредоточенной силой P на свободном конце. Сила Р располагается в плоскости YOZ и наклонена к оси Y под углом α.

Имеем плоский косой изгиб.

Разложим силу Р на составляющие относительно главных осей

Таким образом, косой изгиб приводится к двум прямым изгибом.

Покажем какие усилия действуют в произвольном сечении бруса. Воспользуемся правилом РОЗУ. Оставим часть с заделкой.

- вызывает растяжение верхних волокон,

, т. к Р. - проходит через центр тяжести сечения, N=0

Таким образом, при косом изгибе в поперечном сечении бруса может действовать четыре внутренних силовых фактора.

Зная силовые факторы можно перейти к напряжениям.

Возьмем произвольную точку в I четверти с координатами z,y. Определим в этой точке нормальные напряжения используя принцип независимости действия сил.

+-формула для определения нормальных напряжений для точки с координатами z, y в I четверти.

Знаки берем из физических соображений, величины берем по модулю.

Если точка в III четверти, то надо взять (-) и (-). Таким образом общая формула должна иметь знаки (±).

В общем виде формула нормальных напряжений при косом изгибе записывается так:

(1)

Знак перед каждым членом формулы (1) устанавливается из физических соображений (по характеру деформации бруса). y, z, ,-берутся по модулю (т.е. по абсолютной величине).

Уравнение нейтральной линии при косом изгибе

Нейтральная линия это геометрическое место точек, где нормальное напряжение равно нулю.

Пусть через точку с координатами y, z находящуюся в первой четверти проходит нейтральная линия.

Обозначим координаты ноликом:

уравнение нейтральной линии при косом изгибе;

- координаты точки, принадлежащей нейтральной линии.

Дадим плоское изображение поперечного сечения β>0 для нашего случая.

tgβ = = - (2)

Было в первой четверти.

В формуле (2) моменты считаются положительными, если они в точках первой четверти вызывают растягивающее напряжение.

Нейтральная линия при косом изгибе проходим через центр тяжести сечения и наклонена под углом β и к оси Z.

Силовая линия это след плоскости действия внешних сил (силовой плоскости).

При косом изгибе нейтральная линия (ось) не перпендикулярно силовой линии. А при прямом изгибе нейтральная ось перпендикулярно силовой линии. Нейтральная линия всегда пересекает те четверти осей координат, напряжения в которых от моментов получаются разных знаков.

Нейтральная и силовая линия пересекают разные четверти осей координат (не уживаются в одной четверти).

Формула (2) справедлива как для плоского, так и для пространственного косого изгиба.

В частном случае при плоском косом изгибе формулу (2) можно представить в другом виде:

- (3)

Для квадрата, круга, любого правильного многоугольника у нас , то имеем . и косого изгиба не имеет места.

Эпюры напряжений при косом изгибе в пространственной форме

Аналогично

Сделаем плоское изображение пространственной эпюры т.к для сложного сечения построить пространственную эпюру сложно.

Рассмотрим сечение с одной осью симметрии.

Предположим, что вызывают растяжение в первой четверти. Изобразим направление моментов и положение нейтральной оси.

Точки, которые располагаются в наиболее удаленных местах от нейтральной оси - наиболее напряжены.

Построим суммарную эпюру (плоскую) нормальных напряжений. Проведем параллельные нейтральной оси линии через точки А и В и проводим линию перпендикулярную нейтральной оси (базисная линия эпюры ).

Условия прочности при косом изгибе по нормальным напряжениям

В опасных точках сечения касательные напряжения оказываются равными нулю или весьма малы и поэтому при расчетах не учитывается.

Расчет бруса при косом изгибе ведется по нормальным напряжениям.

Наибольшее нормальное напряжение в брусе не должно превышать допустимое нормальное напряжение для материала.

Для пластичных материалов и симметричных сечений условие прочности записываются так

| max| = условие прочности для т.А или т.В

изгибающие моменты в опасном сечении бруса берутся по эпюрам.

Для пластичных материалов и несимметричных сечений условие прочности записывается в следующем виде

Пусть ||>|| | max| =

Для материала неодинаково сопротивляющегося растяжению-сжатию записывается два условия прочности.

Одно условие записывается два условия прочности. Одно условие записывается для точки наиболее удаленной от нейтральной оси в растянутой зоне опасного сечения, другое для точки наиболее удаленной от нейтральной оси в сжатой зоне того же сечения.

Подбор размеров поперечного сечения при косом изгибе производится путем пробных попыток. Предварительно задаются размером поперечного сечения, и проводит проверку соблюдения условий прочности

max=

Два неизвестных а уравнение одно. Сначала подбирает сечение на чистый изгиб по отдельности и .

При необходимости определение касательных напряжений, последние вычисляются по формулам Журавского.

Касательные напряжения определяются от отдельно, а затем складываются геометрически. Найдем в точке С.

Перемещение при косом изгибе определяются отдельно от сил, действующих в одной главной плоскости инерции и сил, действующих в другой главной плоскости инерции, а затем эти перемещения складываются геометрически.

При плоском косом изгибе вектор полного перемещения точки перпендикулярен нейтральной линии и не совпадает с силовой линией.

При пространственном косом изгибе вектор f не перпендикулярен нейтральной линии.

Аналогично вектор полного угла поворота сечения.
