Быстроходные мельницы

1. Молотковые мельницы используют в качестве принципа размола удар молотков (бил) о топливо и истирание топлива между билами и корпусом мельницы.

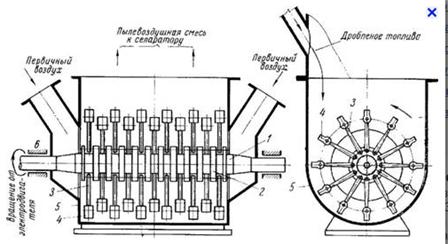

а – с тангенциальным подводом воздуха; б – с аксиальным подводом воздуха.

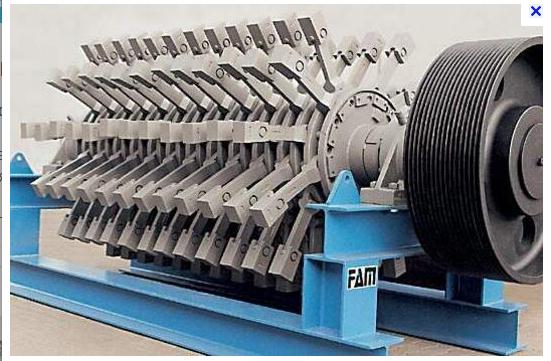

Конструкция ротора молотковой мельницы:

1 - подшипники; 2 - билодержатели; 3 - водоохлаждаемый вал; 4 – диски; 5 - била.

а) ММА

б) ММТ

Молотковые мельницы предназначены для размола высоковлажных каменных углей, бурых углей, торфов, фрезторфа и сланцев и получения грубой готовой пыли. Обладают следующими характеристиками:

· расход энергии по бурому углю Э_Р=10÷15 кВт*ч/т

· равномерность структуры готовой пыли n=1,0÷1,1

· τ_раб=300÷1000 ч – до 50% износа бил (т.е. износ мелющих органов выше, чем у ШБМ).

Рис. Внешний вид ММТ с инерционным сепаратором пыли

2. Мельница-вентилятор (МВ) представляет собой вентилятор, лопасти которого выполняются из износостойких материалов и используется для размола сланцев.

Рис. Схема и внешний вид МВ
ЛЕКЦИЯ №16
