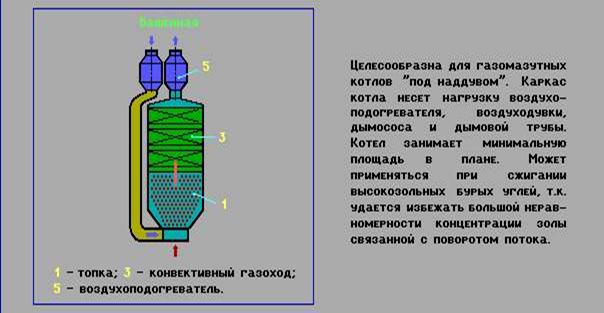

N-образная компоновка

Классификация, общие характеристики и основные показатели топочных устройств котельных агрегатов

Сжигание топлива в паровом котле осуществляется в топочной камере. Различают слоевые (для сжигания кускового топлива) и камерные (для сжигания газа, мазута и твердого топлива в пылевидном состоянии) топки.

По методу сжигания камерные топки делятся на факельные (прямоточные) и вихревые (циклонные); по числу камер – на одно- и многокамерные, по способу удаления шлака – на топки с твердым и с жидким шлакоудалением. По давлению в топке (по отношению к атмосферному) - на топки под разрежением и газоплотные (под наддувом).

Слоевые топки делят на топки с плотным фильтрационным слоем и с кипящим слоем.

В основу данной классификации положен аэродинамический принцип, т.е. способ подвода окислителя к реагирующей поверхности, который сильно влияет на экономичность и производительность процесса сжигания.

1. Слоевые с плотным фильтрационным слоем (обознач. [Р]);

2. Слоевые с кипящим слоем (обознач. [Ф]);

3. Камерные;

4. Циклонные (вихревые).
