Электрические цепи постоянного тока

Внутри кристаллической решетки металла всегда находится некоторое количество свободных электронов, называемых электронным газом. Эти электроны не связаны с атомами вещества и находятся в постоянном хаотичном движении. Для того, чтобы электронный газ превратился в электрический ток, нужно заставить эти электроны двигаться в одном направлении. На практике создается напряжение между концами проводящего ток материала с помощью эдс источника электрической энергии.

Электрический ток может быть постоянным и переменным.

Источниками постоянного тока могут быть гальванические элементы, аккумуляторы, генераторы постоянного тока.

В промышленности постоянный ток применяется в переносных источниках тока - так называемые «батарейки», используемые в бытовых фонарях, в детских игрушках. На этом токе работает городской электрический транспорт, некоторые строительные машины, например экскаваторы. Можно определить количество электрического тока, потребляемого тем или иным устройством.

Количественной оценкой тока является Сила тока I:

Сила тока численно равна количеству электричества, проходящего через поперечное сечение проводника в единицу времени.

Так же характеристикой тока является плотность тока J:

Плотность тока характеризует проводник в связи с его способностью выдерживать ту или иную нагрузку.

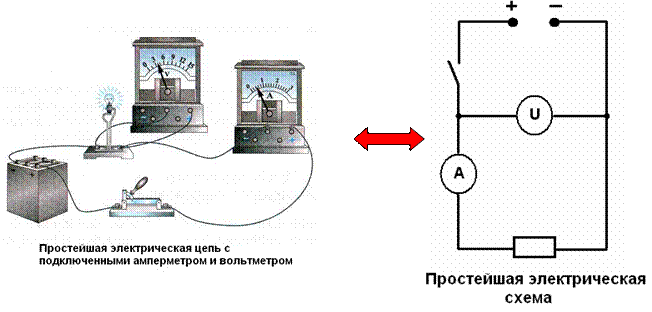

Для получения длительного тока необходимо составить замкнутую электрическую цепь, которая состоит из источника и потребителя тока, соединительных проводов, выключателя. Для определения параметров цепи в нее могут также включаться амперметр и вольтметр для определения тока и напряжения цепи соответственно:

1. Амперметр – включается последовательно в электрическую цепь

2. Вольтметр – включается параллельнов электрическую цепь

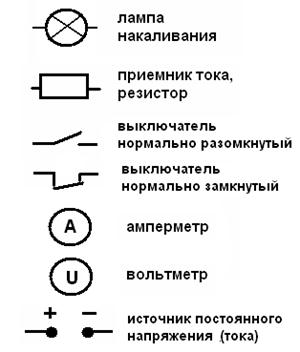

Условные обозначения электрических устройств
