Поперечный индуктивный датчик

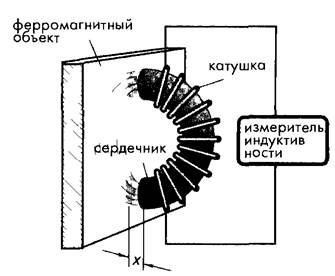

Другое устройство для определения положения объекта называется поперечным индуктивным датчиком приближения. Этот датчик применяется для измерения сравнительно небольших перемещений объектов из ферромагнитных материалов Как следует из названия, такой детектор определяет расстояние до объекта, оказывающего влияние на магнитное поле в катушке. Индуктивность катушки измеряется при помощи внешней электронной схемы (рис. 7.12). Принцип действия такого преобразователя основан на явлении самоиндукции.

При попадании ферромагнитного объекта в окрестность датчика приближения, его магнитное поле изменяется, что приводит к изменению индуктивности катушки. Поскольку взаимодействие с объектом осуществляется только через магнитное поле, этот преобразователь является бесконтактным устройством, что является несомненным его достоинством. К недостаткам таких датчиков относится то, что они могут работать только с ферромагнитными объектами и измерять лишь небольшие расстояния.
