Средняя скорость и коэффициент неравномерности
|
|
|
|

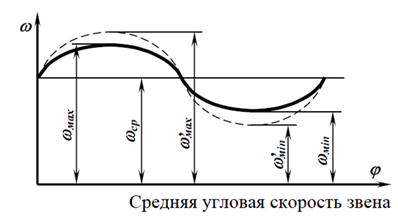

Построим диаграмму угловой скорости звена приведения (рисунок).
, но средняя скорость не учитывает неравномерность работы машины (пример – пунктир). Вводится понятие коэффициента неравномерности – δ.
Для разных машин он различен. Для сельскохозяйственных машин δ= 0,2…0,04, для двигателей внутреннего сгорания δ= 0,0125…0,0001.
Найдем числители вышеприведенных выражений для ω и δ и сложим их, а затем вычтем второй из первого и определим максимальную и минимальную угловые скорости.
Найдем коэффициент неравномерности
Определение коэффициента неравномерности по диаграмме T = f (Jпр)
Строим диаграмму T = f (Jпр) (рисунок).
Проводим касательные к диаграмме T = f (Jпр) под новыми углами и получаем новые оси координат T’ и J’np.
Для обеспечения меньшего коэффициента неравномерности необходимо увеличить приведенный момент инерции либо за счет увеличения масс звеньев (путь не всегда рационален), либо за счет постановки дополнительной массы, называемой маховиком.
|
|
|
|
