Способы регулирования натяжения ремня
|
|
|
|
3.4. Порядок расчёта клиноремённой передачи.

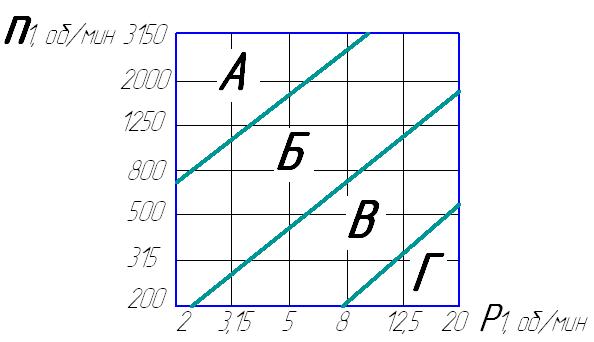

1. Расчет клиноременной передачи начинают с выбора сечения ремня по номограмме в зависимости от мощности
и частоты вращения
.
2. Определяют геометрические параметры: диаметры ведущего и ведомого шкивов
,
межосевое расстояние
, длину ремня
, углы обхвата шкивов ремнём
,
и т.д.
3. Определяют количество ремней, необходимых для передачи заданной мощности
, по формуле:
,
где
- номинальная мощность, передаваемая одним клиновым ремнем;
- коэффициент эксплуатации, зависящий от условий работы проектируемой передачи (динамичности нагрузки, угла наклона передачи к горизонту, способа регулировки натяжения ремней и т.д.).
4. Проверочный расчет (на долговечность) сводится к определению числа пробегов ремня в секунду.
= 10 пробегов в секунду для клиноремённой передачи.
5. Определяют давление на валы ремённой передачи.
Сила давления на вал:
|
|
|
|
|
