Цилиндрической прямозубой ЗП
|
|
|
|
Передаточным отношением зубчатой передачи называют отношение угловых скоростей или частот вращения ведущего колеса к ведомому
- передаточное отношение.
m – модуль - основной параметр зубчатого зацепления:
.

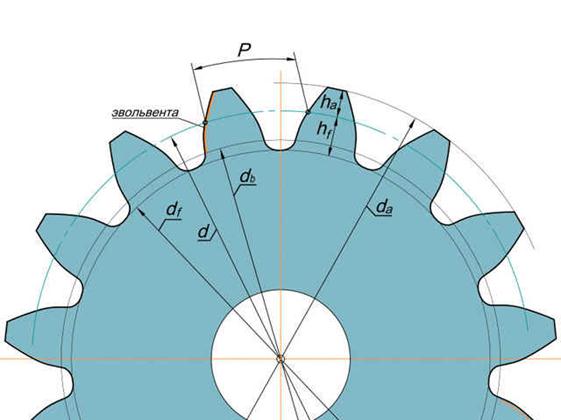

Параметры прямозубых цилиндрических колес, изготовленных без смещения:
- диаметр делительной окружности:
- диаметр окружности вершин:
- диаметр окружности впадин:
- диаметр основной окружности:
- угол зацепления.
- высота головки зуба.
- высота ножки зуба
- высота зуба
- ширина зубчатого колеса (ведомого)
,
где yа – коэффициент ширины в межосевых расстояниях, который выбирают в зависимости от расположения зубчатых колес относительно опор и твердости рабочих поверхностей зубьев.
- ширина шестерни (ведущей)
.
Межосевое расстояние должно быть равно полусумме делительных диаметров зубчатых колес
.
|
|
|
|
