Контактные схемы
|
|
|
|
| Язык алгебры высказываний | Язык алгебры контактных схем |
| И | Замкнутый контакт |
| Л | Разомкнутый контакт |
| ØА | Инверсия контакта |
| A Ù B | Последовательное соединение контактов
|
| A Ú B | Параллельное соединение контактов
|
Пример
Построить контактную схему принятия решения о пропуске в следующий тур участника соревнований тремя судьями. Главный судья обязательно должен быть «за»
| А (главный) | В | С | f |
СДНФ: AÙBÙC Ú AÙBÙØC Ú AÙØBÙC
AÙBÙC Ú AÙBÙØC Ú AÙØBÙC º AÙ(B Ú C)

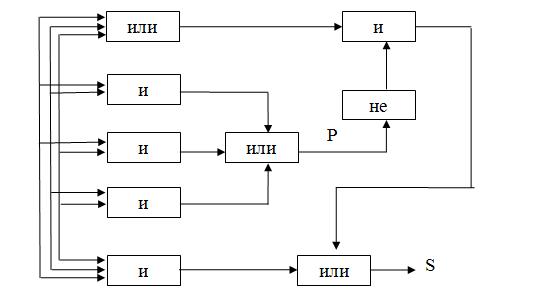

Двоичный сумматор (соединение одноразрядных сумматоров)
A,B,C – входы, P,S – выходы
| А | В | С | P | S |
СДНФ для P: ØAÙBÙC Ú AÙØBÙC Ú AÙBÙØC Ú AÙBÙC
P º AÙB Ú AÙC Ú BÙC
СДНФ для S: ØAÙ Ø BÙC Ú Ø AÙBÙ Ø C Ú AÙ Ø BÙØC Ú AÙBÙC
S º AÙB ÙC Ú ØP Ù (AÚB Ú C)
Утверждение. Каждой формуле логики высказываний соответствует некоторая булева функция.
|
|
|
|
