Дешифратор
|
|
|
|
Тема: Дешифратор, шифратор и компаратор
-----------------------------------------------------------------------------------------------------------------------------

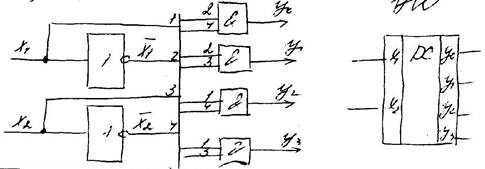

– это функциональный узел комбинационного типа с m-входами и 2m-выходами. Он осуществляет преобразования входного двоичного m-разрядного числа в сигнал «единица» только на одном выходе, десятичный номер которого соответствует двоичной комбинации.
В ЭВМ дешифраторы используются для:
– расшифровки кода операции команды и выдачи соответствующих управляющих сигналов;
– выборки нужных ячеек в запоминающем устройстве для записи и считывания информации.
В схемах дешифраторы устанавливаются на выходах регистров или счетчиков и преобразуют код слова, находящегося в регистре, в управляющее слово.
Таблица истинности дешифратора:
| X1 | X2 | Y0 | Y1 | Y2 | Y3 |
-----------------------------------------------------------------------------------------------------------------------------
|
|
|
|
