Система охолодження рециркуляційних газів
|
|
|
|
Для ефективного зменшення викидів сажі та оксидів (NOx), частина відпрацьованих газів на прогрітому двигуну охолоджується, у охолоджувачі рециркуляційних газів, який підключений до системи охолодження двигуна. Крім того відпрацьовані гази охолоджуються, проходячи через отвори головки блока циліндрів.
Частина нагрітих відпрацьованих газів під великим тиском через отвори у головках блоку (де частково охолоджуються), клапани регулювання подачі, надходять до радіатора системи охолодження рециркуляційних газів, де охолоджуються до необхідної температури.
Керування заслінками та охолоджувачем здійснюється автоматично в залежності від режимів роботи двигуна.

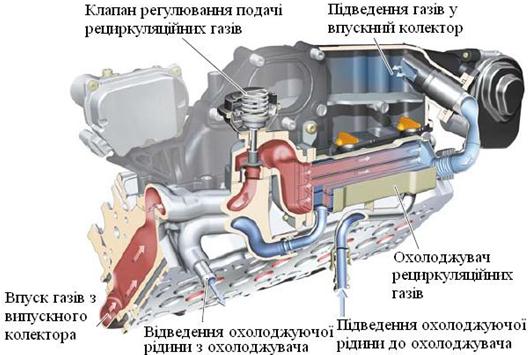

Рис. 20. Подача та охолодження рециркуляційних газів
двигуна VW V8 TDI

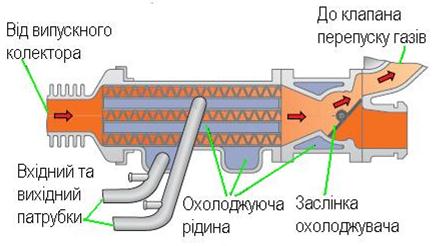

Рис. 21. Система охолодження рециркуляційних відпрацьованих
| газів двигуна V10 TDI Phaeton |
|
|
|
|
